Акселерометр ICP® Модель 320C33
Загального призначення, прискорення зсув кварцового елемента ICP®,
100 мВ/g, від 1 до 4 кГц, бічний роз’єм 10-32, температура до +163 °C
- Чутливість: (±10%) 100 мВ/g (10,2 мВ/(м/с²))
- Діапазон вимірювання: ±50 g на пік (±490 м/с² на пік)
- Широкосмугова роздільна здатність: 0,0003 g СКЗ (0,03 м/с² СКЗ)
- Діапазон частот: (±5%) від 1,0 до 4000 Гц
- Чутливий елемент: кварц
- Вага: 20 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
100 мВ/g |
10,2 мВ/(м/с²) |
|
Діапазон вимірювань |
±50 g пік |
±490 м/с² пік |
|
Діапазон частот (±5%) |
від 1,0 до 4000 Гц |
від 1,0 до 4000 Гц |
|
Діапазон частот (±10%) |
від 0,7 до 6000 Гц |
від 0,7 до 6000 Гц |
|
Діапазон частот (±3 dB) |
від 0,35 до 10000 Гц |
від 0,35 до 10000 Гц |
|
Резонансна частота |
≥22 кГц |
≥22 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0,0003 g СКЗ |
0,003 м/с² СКЗ |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість [3] |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±2000 g пік |
±98100 м/с² пік |
|
Діапазон температур (робочий) |
від -100 до +325 °F |
від -73 до +163 °C |
|
Температурний відгук [2] |

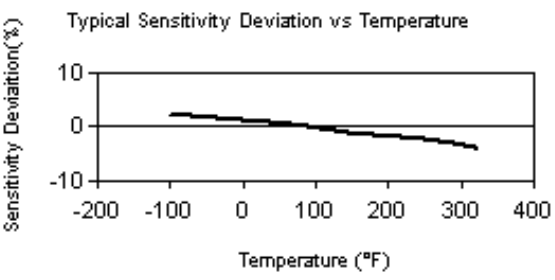

дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
≤0,0002 g/µε |
≤0,002 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤100 Ом |
≤100 Ом |
|
Вихідна напруга зсуву |
від 8 до 12 V DC |
від 8 до 12 V DC |
|
Константа часу розряду |
від 0,5 до 2,6 сек |
від 0,5 до 2,6 сек |
|
Час встановлення |
<7 сек |
<7 сек |
|
Спектральний шум (1 Hz) [2] |
150 µg/√Гц |
1470 (µм/ сек2)/√ Гц |
|
Спектральний шум (10 Hz) [2] |
30 µg/√ Гц |
294 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
8 µg/√ Гц |
78 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
2 µg/√ Гц |
20 (µм/сек2)/√ Гц |
|
Фізичні параметри: |
|
|
|
Розмір - висота |
0,85 дюйм |
21,6 мм |
|
Розмір - шестигранник |
0,75 дюйм |
19,1 мм |
|
Вага [2] |
0,7 унція |
20,0 грам |
|
Чутливий елемент |
Кварц |
Кварц |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметичне зварювання |
Герметичне зварювання |
|
Електричний роз’єм |
Коаксіальний роз’єм 10-32 |
Коаксіальний роз’єм 10-32 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажна різьба |
Внутрішня різьба 10-32 |
Внутрішня різьба 10-32 |
|
Момент кріплення |
від 10 до 20 дюймів/фунт |
від 113 до 225 Н/см |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Поперечна чутливість зазвичай становить ≤ 3%.
[4] Докладніше див. у Декларації про відповідність РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-1 |
Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
080A109 |
Клейовий воск одна упаковка, 1"x1"x0.25" |
1 |
|
081B05 |
Монтажна шпилька, від 10-32 на 10-32, довжиною 0,275 дюйма, BeCu з плечем |
1 |
|
M081B05 |
Монтажна шпилька, 10-32 на M6x0,75-6g, довжина 0,275 дюйма, BeCu |
1 |
|
080A12 |
Клейка основа, шестигранник 0,75 x товщина 0,2 дюйма, різьбовий отвір 10-32, алюміній з ізоляційним твердим покриттям |
1 |
Опціональні версії датчика
(J) Ізольований від корпусу/заземлення
|
|
ENG |
SI |
|
Електрична ізоляція |
≥100000000 Ом |
|
|
Розмір - висота |
|
19.1 мм |
|
Розмір - шестигранник |
|
22.9 мм |
(W) Водонепроникний кабель
