Акселерометр ICP® Модель 320C53

Прискорення чутливого елементу UHT-12™, ICP®, мініатюрний (2 г),
кільцевий nbg rjhgece, низькотемпературний коефіцієнт LTC, 1 мВ/г, 1–10 кГц,
бічний роз’єм 5-44

Кутова частота електричного фільтра: >20 кГц
Чутливість: (±10%) 1 мВ/g (0,102 мВ/(м/с²))
Діапазон вимірювання: ±5000 g на пік (±49050 м/с² на пік)
Широкосмугова роздільна здатність: 0,04 g СКЗ (0,39 м/с² СКЗ)
Діапазон частот: (±5%) від 1,0 до 10000 Гц
Чутливий елемент: UHT-12™
Вага: 1,85 грам

	ENG	SI
Основні характеристики:
Чутливість (±10%)	1 мВ/g	0,102 мВ/(м/с²)
Діапазон вимірювань	±5000 g пік	±49050 м/с² пік
Діапазон частот (±5%)	від 1,0 до 5000 Гц	від 1,0 до 5000 Гц
Діапазон частот (±10%) [4]	від 0,6 до 10000 Гц	від 0,6 до 10000 Гц
Діапазон частот (±3 dB) [4]	від 0,3 до 20000 Гц	від 0,3 до 20000 Гц
Тип фільтра	однополюсний	однополюсний
Кутова частота електричного фільтра	≥20000 Гц	≥20000 Гц
Резонансна частота	≥50 кГц	≥50 кГц
Широкосмугова роздільна здатність (1) [2]	0,04 g СКЗ	0,39 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість [3]	≤5 %	≤5 %
Навколишнє середовище:
Межа перевантаження (удар)	±10000 g пік	±98100 м/с² пік
Діапазон температур (робочий)	від -100 до +325 °F	від -73 до +163 °C
Температурний коефіцієнт чутливості	≤0,005 %/°F	≤0,009 %/°C

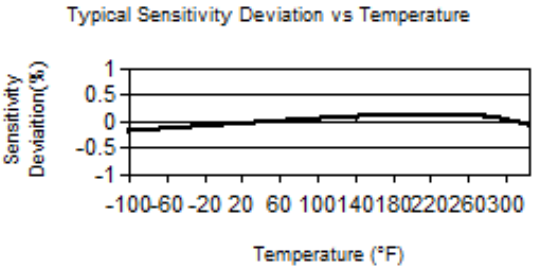

Температурний відгук [2]	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	≤0,2 g/µε	≤2 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 19 до 30 V DC	від 19 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤200 Ом	≤200 Ом
Вихідна напруга зсуву	від 8 до 12 V DC	від 8 до 12 V DC
Константа часу розряду	від 0,4 до 2,2 сек	від 0,4 до 2,2 сек
Час встановлення	<10 сек	<10 сек
Спектральний шум (1 Hz) [2]	7500 µg/√Гц	73500 (µм/ сек²)/√ Гц
Спектральний шум (10 Hz) [2]	1500 µg/√ Гц	14700 (µм/ сек²)/√ Гц
Спектральний шум (100 Hz) [2]	500 µg/√ Гц	4905 (µм/сек²)/√ Гц
Спектральний шум (1 kHz) [2]	250 µg/√ Гц	2450 (µм/сек²)/√ Гц
Електрична ізоляція (основа)	≥100000000 Ом	≥100000000 Ом
Фізичні параметри:
Розмір - висота	0,23 дюйм	5,84 мм
Розмір - довжина	0,68 дюйм	17,3 мм
Розмір - ширина	0,38 дюйм	9,6 мм
Вага [2]	0,065 унція	1,85 грам
Чутливий елемент	UHT-12™	UHT-12™
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Титан	Титан
Ущільнення	Герметичне зварювання	Герметичне зварювання
Електричний роз’єм	Коаксіальний роз’єм 5-44	Коаксіальний роз’єм 5-44
Розташування електричного підключення	Збоку	Збоку
Монтажна різьба	Наскрізний монтаж через отвір	Наскрізний монтаж через отвір

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типово.

[3] Поперечна чутливість зазвичай становить ≤ 3%.

[4] При використанні з приземною шайбою високочастотні характеристики зазвичай на 2 кГц менше на 10% і 3 дБ.

[5] Лише при використанні приземної шайби.

[6] Докладніше див. у Декларації про відповідність РСВ PS023.

Аксесуари

Поставляється в комплекті
ACS-1	Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST	1
039A20	Шестигранний ключ (для використання з гвинтами 2-56)	1
081B36	Гвинт із головкою під торцевий ключ, 2-56. UNC-2A, довжина 0,375, легована сталь	1

Опціональні версії датчика

(M) Метричне кріплення

Аксесуари:
В комплекті	M039A20	Шестигранний ключ 1,5 мм	1
В комплекті	M081B36	Гвинт з головкою INS M2X0,4 X 3/8	1
