Акселерометр ICP® Модель 352A21
Датчик платинового сегменту, мініатюрний, легкий (0,5 г),
прискорення зсув керамічного елемента, ICP®, 10 мВ/г, 1–10 кГц,
10-футовий знімний кабель
- Чутливість: (±15%) 10 мВ/g (1,02 мВ/(м/с²))
- Діапазон вимірювання: ±500 g на пік (±4905 м/с² на пік)
- Широкосмугова роздільна здатність: 0,004 g СКЗ (0,04 м/с² СКЗ)
- Діапазон частот: (±5%) від 1,0 до 10000 Гц
- Чутливий елемент: кераміка
- Вага: 0,6 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±15%) |
10 мВ/g |
1,02 мВ/(м/с²) |
|
Діапазон вимірювань |
±500 g пік |
±4905 м/с² пік |
|
Діапазон частот (±5%) |
від 1,0 до 10000 Гц |
від 1,0 до 10000 Гц |
|
Діапазон частот (±10%) |
від 0,7 до 13000 Гц |
від 0,7 до 13000 Гц |
|
Діапазон частот (±3 dB) |
від 0,3 до 20000 Гц |
від 0,3 до 20000 Гц |
|
Резонансна частота |
≥50 кГц |
≥50 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0.004 g СКЗ |
|
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість [3] |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±10000 g пік |
±98100 м/с² пік |
|
Діапазон температур (робочий) |
від -65 до +250 °F |
від -54 до +121 °C |
|

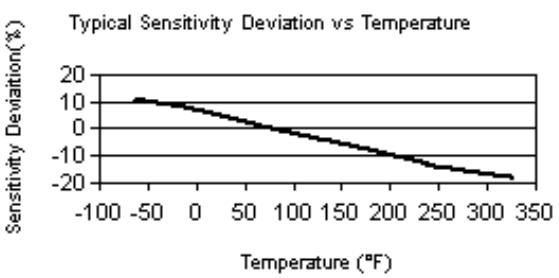

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤300 Ом |
≤300 Ом |
|
Вихідна напруга зсуву |
від 7 до 12 V DC |
від 7 до 12 V DC |
|
Константа часу розряду |
від 1,0 до 3,5 сек |
від 1,0 до 3,5 сек |
|
Час встановлення |
<3 сек |
<3 сек |
|
Спектральний шум (1 Hz) [2] |
800 µg/√Гц |
7840 (µм/ сек2)/√ Гц |
|
Спектральний шум (10 Hz) [2] |
250 µg/√ Гц |
2450 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
60 µg/√ Гц |
590 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
50 µg/√ Гц |
490 (µм/сек2)/√ Гц |
|
Спектральний шум (10 kHz) [2] |
40 µg/√ Гц |
392 (µм/сек2)/√ Гц |
|
Електрична ізоляція (база) |
>100000000 Ом |
>100000000 Ом |
|
Фізичні параметри: |
|
|
|
Розмір - висота |
0,14 дюйм |
3,6 мм |
|
Розмір - довжина |
0,45 дюйм |
11,4 мм |
|
Розмір - ширина |
0,25 дюйм |
6,4 мм |
|
Вага [2] |
0,02 унція |
0,6 грам |
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Епоксидна смола |
Епоксидна смола |
|
Електричний роз’єм |
Коаксіальна розетка 3-56 |
Коаксіальна розетка 3-56 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажн |
Адгезивний |
Адгезивний |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Докладніше див. у Декларації про відповідність РСВ PS023
.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-1 |
Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
080A109 |
Клейовий воск одна упаковка, 1"x1"x0.25" |
1 |
|
030A10 |
Мініатюрний синій коаксіальний кабель із низьким рівнем шуму, 10 футів, штекер 3-56 на штекер 10-32 |
1 |
|
039A27 |
Інструмент для зняття (для моделей 352A21, 352C22, 357A09, 357C10 і 352A25) |
1 |
