Акселерометр ICP® Модель 352A92
Мініатюрний, легкий, ICP акселерометр, з широким діапазоном 20000 g,
з вбудованим 3-футовим малошумним коаксіальним кабелем, з роз’ємом 10-32
- Чутливість: (±20%) 0,25 мВ/g (0,025 мВ/(м/с²))
- Діапазон вимірювання: ±20000 g на пік (±196200 м/с² на пік)
- Широкосмугова роздільна здатність: 0,02 g СКЗ (0,2 м/с² СКЗ)
- Діапазон частот: (±5%) від 1,2 до 10000 Гц
- Чутливий елемент: кераміка
- Вага: 0,17 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±20%) |
0,25 мВ/g |
0,025 мВ/(м/с²) |
|
Діапазон вимірювань |
±20000 g пік |
±49050 м/с² пік |
|
Діапазон частот (±5%) |
від 1,2 до 10000 Гц |
від 1,2 до 10000 Гц |
|
Діапазон частот (±10%) |
від 1 до 20000 Гц |
від 1 до 20000 Гц |
|
Резонансна частота |
≥100 кГц |
≥100 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0.04 g СКЗ |
|
|
Нелінійність (10000 g, 98100 м/с²) [1] |
≤1 % |
≤1 % |
|
Нелінійність (20000 g, 196200 м/с²) [1] |
≤3 % |
≤3 % |
|
Поперечна чутливість [3] |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±30000 g пік |
±294300 м/с² пік |
|
Діапазон температур (робочий) |
від -65 до +325 °F |
від -54 до +163 °C |
|

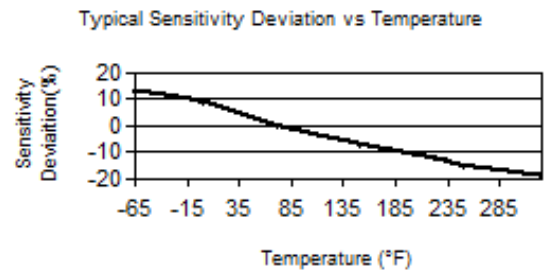

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 20 до 30 V DC |
від 20 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤100 Ом |
≤100 Ом |
|
Вихідна напруга зсуву |
від 8 до 14 V DC |
від 8 до 14 V DC |
|
Константа часу розряду |
від 0,4 до 1,4 сек |
від 0,4 до 1,4 сек |
|
Час встановлення |
<3 сек |
<3 сек |
|
Спектральний шум (1 Hz) [2] |
13,5 µg/√Гц |
132 (µм/ сек2)/√ Гц |
|
Спектральний шум (10 Hz) [2] |
3,8 µg/√ Гц |
37,3 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
1,2 µg/√ Гц |
11,7 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
0,36 µg/√ Гц |
3,53 (µм/сек2)/√ Гц |
|
Спектральний шум (10 kHz) [2] |
0,13 µg/√ Гц |
1,28 (µм/сек2)/√ Гц |
|
Фізичні параметри: |
|
|
|
Розмір - висота |
|
2.54 мм |
|
Розмір - довжина |
|
5.46 мм |
|
Розмір - ширина |
|
3.43 мм |
|
Вага [2] |
|
0.17 грам |
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Епоксидна смола |
Епоксидна смола |
|
Електричний роз’єм |
Коаксіальна розетка 10-32 |
Коаксіальна розетка 10-32 |
|
Довжина кабелю |
3 фути |
0,9 м |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Тип кабелю |
030 коаксіальний |
030 коаксіальний |
|
Монтажн |
Адгезивний |
Адгезивний |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Вага виміряна без кабелю
[4] Докладніше див. у Декларації про відповідність РСВ PS023
.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-1 |
Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
039A37 |
Інструмент для зняття (для моделей 352A91 і A92) |
1 |
|
080A109 |
Клейовий воск одна упаковка, 1"x1"x0.25" |
1 |
|
080A90 |
Гель для швидкого зчеплення (для використання з адгезивними базами, для заповнення прогалин на шорстких поверхнях) |
1 |
