Акселерометр ICP® Модель 352C33
Продукт із платинового сегменту; високої чутливості, прискорення керамічний зсув,
ICP®, 100 мВ/g, від 0,5 до 10 кГц, розташування роз’єму збоку 10-32.
- Чутливість: (±10%)100 мВ/g (10,2 мВ/(м/с²))
- Діапазон вимірювання: ±50 g на пік (±490 м/с² на пік)
- Широкосмугова роздільна здатність: 0,00015 g СКЗ (0,0015 м/с² СКЗ)
- Діапазон частот: (±5%) від 0,5 до 10000 Гц
- Чутливий елемент: кераміка
- Вага: 5,8 г
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
100 мВ/g |
10,2 мВ/(м/с²) |
|
Діапазон вимірювань |
±50 g пік |
±490 м/с² пік |
|
Діапазон частот (±5%) |
від 0,5 до 10000 Гц |
від 0,3 до 15000 Гц |
|
Діапазон частот (±10%) |
від 0,3 до 15000 Гц |
0.3 to 15000 Hz |
|
Резонансна частота |
≥50 кГц |
≥50 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0.00015 g СКЗ |
0.0015 м/с² СКЗ |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
±49000 м/с² пік |
|
Діапазон температур (робочий) |
від -65 до +200 °F |
від -54 до +93 °C |
|
Температурний відгук [2] [3] |

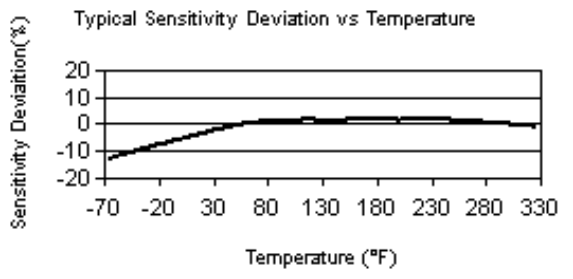

дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0.003 g/µε |
0.029 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤200 Ом |
≤100 Ом |
|
Вихідна напруга зсуву |
від 7 до 12 V DC |
від 7 до 12 V DC |
|
Константа часу розряду |
від 1.0 до 2.5 сек |
від 1.0 до 2.5 сек |
|
Час встановлення |
<10 сек |
<10 сек |
|
Спектральний шум (1 Hz) [2] |
39 µg/√Гц |
380 (µм/ сек2)/√ Гц |
|
Спектральний шум (10 Hz) [2] |
11 µg/√ Гц |
110 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
3,4 µg/√ Гц |
33 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
1,4 µg/√ Гц |
14 (µм/сек2)/√ Гц |
|
Фізичні параметри: |
|
|
|
Розмір - висота |
|
15.7 мм |
|
Розмір - шестигранника |
0.44 дюйм |
22.4 мм |
|
Вага [2] |
0.20 унція |
5.8 грам |
|
Чутливий елемент |
Карамічний |
Карамічний |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметичне зварювання |
Герметичне зварювання |
|
Електричний роз'єм |
Коаксіальна розетка 10-32 |
Коаксіальна розетка 10-32 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажна різьба |
10-32 внутрішня |
10-32 внутрішня |
|
Момент кріплення |
від 10 до 20 дюймів/фунт |
від 113 до 226 Н/см |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Поперечна чутливість зазвичай становить ≤ 3%.
[4] Дані від 200°F до 325°F дійсні лише з опцією HT.
[5] Опція TEDS додає 1,0 В постійного струму до напруги зміщення.
[6] Докладніше див. у Декларації про відповідність РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-1 |
Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
080A |
Клейка основа, шестигранник 0,5 x товщина 0,187 дюйма, різьбовий отвір 10-32, алюміній з ізольованим твердим покриттям |
1 |
|
080A109 |
Клейовий воск одна упаковка, 1"x1"x0.25" |
1 |
|
081B05 |
Монтажна шпилька, від 10-32 до 10-32, довжиною 0,275 дюйма, BeCu з буртиком |
1 |
|
M081B05 |
Монтажна шпилька, 10-32 до M6x0,75-6g, довжина 0,275 дюйма, BeCu |
1 |
Опціональні версії датчика
(HT) Високотемпературна модель, має підвищені робочі температури
|
|
ENG |
SI |
|
Діапазон частот (±5%) |
від 6 до 10000 кГц |
|
|
Діапазон частот (±10%) |
від 4,5 до 15000 кГц |
|
|
Діапазон температур |
від -65 до +325 °F |
від -54 до +163 °C |
|
Константа часу розряду |
від 0.07 до 0.15 сек |
|
|
Спектральний шум |
58 µg/√Гц |
570 (µм/сек2)/√Гц |
|
Спектральний шум |
9,8 µg/√Гц |
96 (µм/сек2)/√Гц |
|
|
41 µg/√Гц |
400 (µм/сек2)/√Гц |
|
|
107 µg/√Гц |
1050 (µм/сек2)/√Гц |
|
Вихідна напруга зсуву |
від 10 до 15 |
|
|
Напруга збудження |
від 22 до 30 V DC |
|
(J) Ізольований від корпусу, заземлення
|
|
ENG |
SI |
|
Електрична ізоляція |
>100000000 Ом |
|
|
Розмір - висота |
|
17,0 мм |
|
Вага |
0.21 унція |
6.0 грам |
|
Діапазон частот (±5%) |
9000 Гц |
|
|
Діапазон частот (±10%) |
14000 Гц |
|
|
Резонанасна частота |
40 кГц |
|
|
Розмір - шестигранника |
0.44 дюйм |
11.2 мм |
(T) TEDS із можливістю цифрової пам’яті та зв’язку, сумісний із IEEE P1451.4
|
|
ENG |
SI |
|
Діапазон температур |
від -10 до +200 °F |
від -23 до +93 °C |
|
Вихідна напруга зсуву |
від 7.5 до 13 V DC |
|
|
Напруга збудження |
від 20 до 30 V DC |
|
(TLA) TEDS LMS International - вільний формат
|
|
ENG |
SI |
|
|
Напруга збудження |
від 20 до 30 V DC |
||
|
Вихідна напруга зсуву |
від 7.5 до 13 V DC |
||
|
Діапазон температур |
від -10 до +200 °F |
від -23 до +93 °C |
|
(TLB) TEDS LMS International - автомобільний формат
|
|
ENG |
SI |
|
|
Вихідна напруга зсуву |
від 7.5 до 13 V DC |
||
|
Діапазон температур |
від -10 до +200 °F |
від -23 до +93 °C |
|
|
Напруга збудження |
від 20 до 30 V DC |
||
(TLC) TEDS LMS International - аеронавігаційний формат
|
|
ENG |
SI |
|
|
Напруга збудження |
від 20 до 30 V DC |
||
|
Вихідна напруга зсуву |
від 7.5 до 13 V DC |
||
|
Діапазон температур |
від -10 до +200 °F |
від -23 до +93 °C |
|
(W) Водонепроникний кабель
