Акселерометр ICP® Модель 355B02
Кільцевий акселерометр, загального призначення, прискорення керамічний зсув ICP®,
10 мВ/g, від 1 до 10 кГц, 10-32 бічне розташування роз’єму.
- Чутливість: (±10%)10 мВ/g (1,02 мВ/(м/с²))
- Діапазон вимірювання: ±500 g на пік (±4900 м/с² на пік)
- Широкосмугова роздільна здатність: 0,0005 g СКЗ (0,005 м/с² СКЗ)
- Діапазон частот: (±5%) від 1 до 10000 Гц
- Чутливий елемент: кераміка
- Вага: 10 гамр
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
10 мВ/g |
1,02 мВ/(м/с²) |
|
Діапазон вимірювань |
±500 g пік |
±4905 м/с² пік |
|
Діапазон частот (±5 %) |
від 1 до 10000 Гц |
від 1 до 10000 Гц |
|
Діапазон частот (±10 %) |
від 0,6 до 12000 Гц |
від 0,6 до 12000 Гц |
|
Діапазон частот (±3 dB) |
від 0,3 до 17000 Гц |
від 0,3 до 17000 Гц |
|
Резонансна частота |
≥35 кГц |
≥35 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0.0005 g СКЗ |
|
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість [3] |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
±49050 м/с² пік |
|
Діапазон температур (робочий) [5] |
від -65 до +250 °F |
від -54 до +121 °C |
|

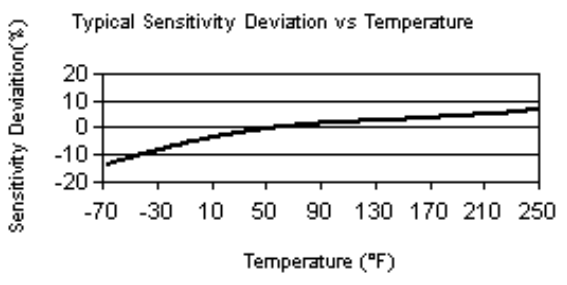

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0.05 g/µε |
|
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 22 до 30 V DC |
від 22 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤100 Ом |
≤100 Ом |
|
Вихідна напруга зсуву |
від 7 до 15 V DC |
від 7 до 15 V DC |
|
Константа часу розряду |
від 0.2 до 2.0 сек |
від 0.2 до 2.0 сек |
|
Час встановлення (в межах 10% відхилення) |
<10 сек |
<10 сек |
|
Спектральний шум (1 Hz) [2] |
90 µg/√Гц |
880 (µм/ сек2)/√ Гц |
|
Спектральний шум (10 Hz) [2] |
15 µg/√ Гц |
147 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
5 µg/√ Гц |
49 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
3 µg/√ Гц |
29 (µм/сек2)/√ Гц |
|
Електроізоляція (основа) |
>100000000 Ом |
>100000000 Ом |
|
Фізичні параметри: |
|
|
|
Розмір - висота |
0,40 дюйм |
10.2 мм |
|
Розмір - довжина |
0,95 дюйм |
24,1 мм |
|
Розмір - ширина |
0,63 дюйм |
16,0 мм |
|
Вага [2] |
|
10.0 грам |
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Електричний роз'єм |
Коаксіальний роз’єм 10-32 |
Коаксіальний роз’єм 10-32 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтаж |
Наскрізний отвір |
Наскрізний отвір |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[3] Поперечна чутливість зазвичай становить ≤ 3%.
[2] Типово.
[4] Докладніше див. у Декларації про відповідність РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-52 |
Діапазон частот амплітуди однієї осі від -3 дБ до +3 дБ |
1 |
|
039A22 |
Торцевий ключ, шестигранна головка 7/64" (для використання з гвинтами 6-32 thd) |
1 |
|
080A109 |
Адгезивний воск, коробка 1"x1"x0.25" |
1 |
|
081B45 |
Гвинт із головкою під торцевий ключ, 6-32 UNC-2A thd., 0,63 довжини, нержавіюча сталь. |
1 |
Опціональні версії датчиків
(A) Адгезивний монтаж
|
Аксесуари: |
|||
|
Поставляється в комплекті |
080A90 |
Гель швидкого склеювання |
1 |
(M) Метричне кріплення
|
Аксесуари: |
|||
|
Поставляється в комплекті |
M039A22 |
Шестигранний ключ для використання з різьбою M3 |
1 |
|
Поставляється в комплекті |
M081B45 |
Аксесуар для продукту Vibration Division |
1 |
(W) Водонепр
