Акселерометр ICP® Модель 393B04

Сейсмічний, мініатюрний акселерометр, з високою чутливістю, прискорення за рахунок згинання керамічного елементу ICP®, 1 В/g, від 0,06 до 450 Гц, верхнє розташування роз’єму 10-32. Висока чутливість і низький рівень шуму дозволяють вимірювати мікровібрацію.

Чутливість: (±10%) 1000 мВ/g (101,9 мВ/(м/с²))
Діапазон вимірювання: ±5 g на пік (±49 м/с² на пік)
Широкосмугова роздільна здатність: 0,000003 g СКЗ (0,00003 м/с² СКЗ)
Діапазон частот: (±5%) від 0,06 до 450 Гц
Чутливий елемент: кераміка
Вага: 50 гамр

	ENG	SI
Основні характеристики:
Чутливість (±10%)	1000 мВ/g	101,9 мВ/(м/с²)
Діапазон вимірювань	±5 g пік	±49 м/с² пік
Діапазон частот (±5 %)	від 0,06 до 450 Гц	від 0,06 до 450 Гц
Діапазон частот (±10 %)	від 0,05 до 750 Гц	від 0,05 до 750 Гц
Діапазон частот (±3 dB)	від 0,02 до 1700 Гц	від 0,02 до 1700 Гц
Резонансна частота	≥2500 Гц	≥2500 Гц
Широкосмугова роздільна здатність (1) [2]	0.000003 g СКЗ	00003 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість [3]	≤5 %	≤5 %
Навколишнє середовище:
Межа перевантаження (удар)	±300 g пік	±2950 м/с² пік
Діапазон температур (робочий)	від -17 до +176 °F	від -26 до +80 °C

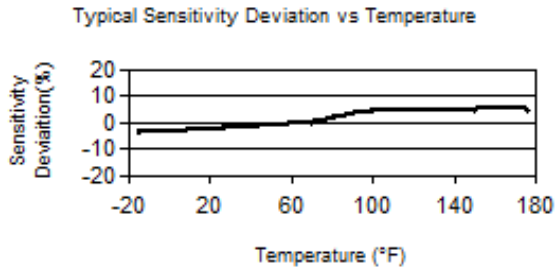

Температурний відгук	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	0.0005 g/µε	005 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 18 до 30 V DC	від 18 до 30 V DC
Постійний струм збудження	від 2 до 10 мA	від 2 до 10 мA
Вихідний опір	≤500 Ом	≤500 Ом
Вихідна напруга зсуву	від 7 до 12 V DC	від 7 до 12 V DC
Константа часу розряду	від 5 до 15 сек	від 5 до 15 сек
Час встановлення	<100 сек	<100 сек
Спектральний шум (1 Hz) [2]	0,30 µg/√ Гц	2,9 (µм/ сек²)/√ Гц
Спектральний шум (10 Hz) [2]	0,10 µg/√ Гц	1,0 (µм/ сек²)/√ Гц
Спектральний шум (100 Hz) [2]	0,04 µg/√ Гц	0,4 (µм/сек²)/√ Гц
Спектральний шум (1 kHz) [2]	0,04 µg/√ Гц	0,4 (µм/сек²)/√ Гц
Фізичні параметри:
Чутливий елемент	Кераміка	Кераміка
Принцим дії	Згинання ЧЕ	Згинання ЧЕ
Матеріал корпусу	Титан	Титан
Ущільнення	Герметик	Герметик
Розмір - діаметр	0,99 дюйм	25,0 мм
Розмір - висота	1,28 дюйм	32,5 мм
Вага [2]	1,8 унція	50,0 грам
Електричний роз'єм	Коаксіальний роз’єм 10-32	Коаксіальний роз’єм 10-32
Розташування електричного підключення	Зверху	Зверху
Монтаж	Внутрішня різьба 10-32	Внутрішня різьба 10-32

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типово.

[3] Поперечна чутливість зазвичай становить ≤ 3%.

[4] Докладніше див. у Декларації про відповідність РСВ PS023.

Аксесуари

Поставляється в комплекті
ACS-1	Калібрування амплітудного відгуку по одній осі від 10 Гц до верхніх 5% частоти, відстежується за NIST	1
ACS-4	Одна вісь, низькочастотна фазова та амплітудна характеристика, розрахована від 0,5 до 10 Гц (потрібне ACS-1 і мінімальна чутливість 20 мВ/г)	1
081B05	Монтажна шпилька, від 10-32 до 10-32, довжиною 0,275 дюйма, BeCu з плечем	1
085A41	Термічний кришка для 393B04 і 393B05, чорна	1
M081B05	Монтажна шпилька, 10-32 до M6x0,75-6g, довжина 0,275 дюйма, BeCu	1

Опціональні версії датчиків

(T) TEDS з можливістю цифрової пам'яті та зв'язку, сумісний з IEEE P1451.4

	ENG	SI
Вихідна напруга зсуву	від 7,5 до 13 V DC
Напруга збудження	від 20 до 30 V DC

(TLA) TEDS LMS International – вільний формат

	ENG	SI
Вихідна напруга зсуву	від 7,5 до 13 V DC
Напруга збудження	від 20 до 30 V DC

(TLB) TEDS LMS International - автомобільний формат

	ENG	SI
Вихідна напруга зсуву	від 7,5 до 13 V DC
Напруга збудження	від 20 до 30 V DC

(TLC) TEDS LMS International - аеронавігаційний формат

	ENG	SI
Вихідна напруга зсуву	від 7,5 до 13 V DC
Напруга збудження	від 20 до 30 V DC

(TLD) TEDS із можливістю цифрової пам’яті та зв’язку, сумісний із IEEE 1451.4

	ENG	SI
Вихідна напруга зсуву	від 7,5 до 13 V DC
Напруга збудження	від 20 до 30 V DC

(W) Водонепроникний кабель

	ENG	SI
Електричний роз'єм	Герметичний вбудований кабель
Розташування електричного підключення	Зверху
