Акселерометр ICP® Модель 393С12
Сейсмічний, прискорення зсув керамічного елементу, ICP®, 10 В/g,
від 0,15 до 1 кГц, верхнє розташування 2контактного роз’єму.
Висока чутливість і низький рівень шуму дозволяють вимірювати мікровібрацію.
- Чутливість: (±10%) 10000 мВ/g (1019,4 мВ/(м/с²))
- Діапазон вимірювання: ±0,5 g на пік (±4,9 м/с² на пік)
- Широкосмугова роздільна здатність: 0,000008 g СКЗ (0,00008 м/с² СКЗ)
- Діапазон частот: (±5%) від 0,15 до 1000 Гц
- Чутливий елемент: кераміка
- Вага: 199 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±5%) |
10000 мВ/g |
1019,4 мВ/(м/с²) |
|
Діапазон вимірювань |
±0,5 g пік |
±4,9 м/с² пік |
|
Діапазон частот (±5 %) |
від 0,15 до 1000 Гц |
від 0,15 до 1000 Гц |
|
Діапазон частот (±10 %) |
від 0,1 до 2000 Гц |
від 0,1 до 2000 Гц |
|
Діапазон частот (±3 dB) |
від 0,05 до 4000 Гц |
від 0,05 до 4000 Гц |
|
Резонансна частота |
≥10000 Гц |
≥10000 Гц |
|
Широкосмугова роздільна здатність (1) [2] |
0.000008 g СКЗ |
|
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤7 % |
≤7 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
±49050 м/с² пік |
|
Діапазон температур (робочий) |
від -50 до +180 °F |
від -45 до +82 °C |
|

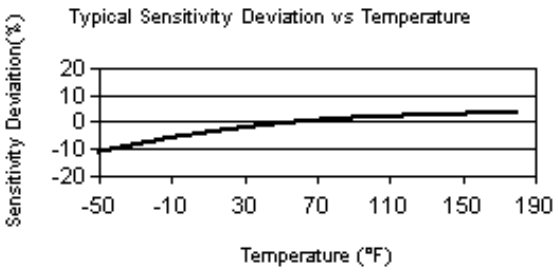

Температурний відгук |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0.0005 g/µε |
|
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤1500 Ом |
≤1500 Ом |
|
Вихідна напруга зсуву |
від 8 до 12 V DC |
від 8 до 12 V DC |
|
Константа часу розряду |
≥3,5 сек |
≥3,5 сек |
|
Час встановлення |
<60 сек |
<60 сек |
|
Спектральний шум (1 Hz) [2] |
1,5 µg/√ Гц |
14,7 (µм/ сек2)/√ Гц |
|
Спектральний шум (10 Hz) [2] |
0,6 µg/√ Гц |
5,9 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
0,2 µg/√ Гц |
2,0 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
0,1 µg/√ Гц |
1 (µм/сек2)/√ Гц |
|
Електрична ізоляція (корпус) |
≥100000000 Ом |
≥100000000 Ом |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Нержавіюча сталь |
Нержавіюча сталь |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - діаметр |
1 3/16 дюйм |
30,2 мм |
|
Розмір - висота |
2,3 дюйм |
58,4 мм |
|
Вага [2] |
7,0 унцій |
199,0 грам |
|
Електричний роз'єм |
2-х контактний роз’єм MIL-C-5015 |
2-х контактний роз’єм MIL-C-5015 |
|
Розташування електричного підключення |
Зверху |
Зверху |
|
Монтаж |
Внутрішня різьба 1/4-28 |
Внутрішня різьба 1/4-28 |
|
Момент затяжки |
від 2 до 5 фут/фунт |
від 2,7 до 6,8 Н/м |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Див. Декларацію про відповідність PCB PS023 для отримання детальної інформації.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-1 |
Калібрування амплітудного відгуку по одній осі від 10 Гц до верхніх 5% частоти, відстежується за NIST |
1 |
|
ACS-4 |
Одна вісь, низькочастотна фазова та амплітудна характеристика, розрахована від 0,5 до 10 Гц (потрібне ACS-1 і мінімальна чутливість 20 мВ/г) |
1 |
|
081B20 |
Монтажна шпилька, від 1/4-28 до 1/4-28 x 0,365" завдовжки, BeCu з плечем |
1 |
|
085A31 |
Захисний утеплений чохол |
1 |
|
M081B20 |
Метрична монтажна шпилька, 1/4-28 до M6 x 0,75, BeCu з буртиком |
1 |
