Акселерометр зарядового типу Модель 357B03
Продукт із платинового сегменту; високотемпературного виконання,
прискорення зсув керамічного елемента, вихід заряду, 10 пКл/g, до 9 кГц,
розташування роз’єму збоку 10-32.
- Чутливість: (±15%)10 пКл /g (1,02 /( пКл/с²))
- Діапазон вимірювання: ±2000 g на пік (±19600 м/с² на пік)
- Діапазон частот: (±5%) до 9000 Гц
- Чутливий елемент: кераміка
- Вага: 11 г
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±15%) |
10 пКл/g |
1,02 пКл/(м/с²) |
|
Діапазон вимірювань |
±2000 g пік |
±19600 м/с² пік |
|
Діапазон частот (±5%) [2] |
до 9000 Гц |
до 9000 Гц |
|
Діапазон частот (±10%) [2] |
до 12000 Гц |
до 12000 Гц |
|
Діапазон частот (+3 dB) [2] |
до 18000 Гц |
до 18000 Гц |
|
Резонансна частота |
≥38 кГц |
≥38 кГц |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±21000 g пік |
±206010 м/с² пік |
|
Діапазон температур (робочий) |
від -95 до +500 °F |
від -71 до +260 °C |
|

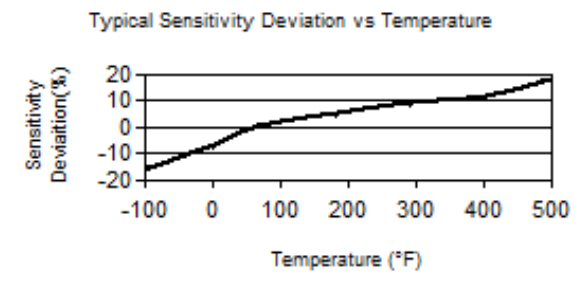

Температурний відгук [3] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [3] |
0.0002 g/µε |
0.002 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Ємність [3] |
930 пФ |
930 пФ |
|
Опір ізоляції (при 500°F) [3] |
≥100000000 Ом |
≥100000000 Ом |
|
Опір ізоляції (при 70°F [21°C]) |
≥1000000000000 Ом |
≥1000000000000 Ом |
|
Вихідна полярність |
Негативна |
Негативна |
|
Фізичні параметри: |
|
|
|
Розмір - висота |
|
20.6 мм |
|
Розмір - шестигранника |
|
12.7 мм |
|
Вага [3] |
|
11 грам |
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Електричний роз'єм |
Коаксіальна розетка 10-32 |
Коаксіальна розетка 10-32 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажна різьба |
10-32 внутрішня |
10-32 внутрішня |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Низькочастотна характеристика визначається зовнішньою електронікою формування сигналу.
[3] Типово.
[4] Докладніше див. у Декларації про відповідність РСВ PS081.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-1 |
Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
080A109 |
Клейовий воск одна упаковка, 1"x1"x0.25" |
1 |
|
081B05 |
Монтажна шпилька, від 10-32 до 10-32, довжиною 0,275 дюйма, BeCu з буртиком |
1 |
|
M081B05 |
Монтажна шпилька, 10-32 до M6x0,75-6g, довжина 0,275 дюйма, BeCu |
1 |
Опціональні версії датчика
(J) Ізольований від корпусу, заземлення
|
|
ENG |
SI |
|
Електрична ізоляція |
>100000000 Ом |
|
|
Розмір - висота |
|
21,8 мм |
|
Діапазон частот |
до 8000 Гц |
|
|
Діапазон частот |
до 7000 Гц |
|
|
Резонанасна частота |
30 кГц |
|
|
Розмір - шестигранника |
|
12.7 мм |
(W) Водонепроникний кабель
|
|
ENG |
SI |
|
Електричне з’єднання |
Герметичний вбудований кабель |
|
|
Розташування електричного підключення |
Збоку |
|
