Кріогенний Акселерометр ICP® Модель 351B11

Кріогенний, кварцовий зсувний ICP^® акселерометр, 5 мВ/g, від 1 до 10 кГц, бічне приєднання 5-44 (від -196 до +121°C).

Чутливість: (±10%) 5 мВ/g
Діапазон вимірювань: ±300 g пік
Широкосмугова роздільна здатність: 0,01 g середньоквадратичне значення
Діапазон частот: (±5%): від 1 до 10000 Гц
Чутливий елемент: кварц
Вага: 2 г

	ENG	SI
Основні характеристики:
Чутливість (±10%)	5 мВ/g	0,51 мВ/(м/с²)
Діапазон вимірювань	±300 g пік	±2943 м/с² пік
Діапазон частот (±5%)	від 1 до 10000 Гц	від 1 до 10000 Гц
Діапазон частот (±10%)	від 0,7 до 15000 Гц	від 0,7 до 15000 Гц
Діапазон частот (±3 dB)	від 0,35 до 30000 Гц	від 0,35 до 30000 Гц
Резонансна частота	≥40 кГц	≥40 кГц
Широкосмугова роздільна здатність [2]	0,01 g СКЗ	0,1 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість [3]	≤5 %	≤5 %
Навколишнє середовище:
Межа перевантаження (удар)	±10000 g пік	±98100 м/с² пік
Діапазон температур (робочий)	від -320 до +250 °F	від -196 до +121 °C

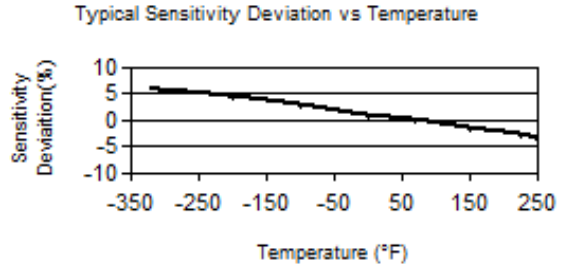

Температурний відгук [2]	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	0.002 g/µε	0.02 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 20 до 30 V DC	від 20 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤200 Ом	≤200 Ом
Вихідна напруга зсуву	від 3 до 10 V DC	від 3 до 10 V DC
Константа часу розряду	від 0.5 до 2 сек	від 0.5 до 2 сек
Спектральний шум (10 Hz) [2]	400 µg/√ Гц	3924 (µм/ сек²)/√ Гц
Спектральний шум (100 Hz) [2]	120 µg/√ Гц	1177 (µм/сек²)/√ Гц
Спектральний шум (1 kHz) [2]	30 µg/√ Гц	294 (µм/сек²)/√ Гц
Фізичні параметри:
Вага [2]	0.07 унція	2 грам
Чутливий елемент	Кварц	Кварц
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Титан	Титан
Ущільнення	Герметичне зварювання	Герметичне зварювання
Електричний роз'єм	Коаксіальна розетка 5-44	Коаксіальна розетка 5-44
Розташування електричного підключення	Збоку	Збоку
Монтажна різьба	5-40 зовнішня	5-40 зовнішня

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типово.

[3] Поперечна чутливість зазвичай становить ≤ 3%.

[4] Докладніше див. у Декларації про відповідність РСВ PS023.

Аксесуари

Поставляється в комплекті
ACS-1	Калібрування амплітудної характеристики однієї осі від 10 Гц до верхніх 5% частоти, що відповідає стандартам NIST	1

Опціональні версії датчика

(J) Ізольований від корпусу, заземлення

	ENG	SI
Діапазон частот (±5%)	8000 Гц
Діапазон частот (±10%)	15000 Гц
Резонанасна частота	36 кГц
Розмір - шестигранника	37 дюйм	9.5 мм
Висота	55 дюйм	14.0 мм
Електрична ізоляція	>100000000 Ом

(M) Метричне приєднання

	ENG	SI
Монтажна різьба	Зовнішня різьба M3x0,50
