Кріогенний Акселерометр ICP® Модель 351B31

Кріогенний, кварцовий зсувний ICP^® акселерометр, 50 мВ/g, від 1 до 4 кГц, бічне приєднання 10-32 (від -196 до +121°C).

Чутливість: (±10%) 50 мВ/g
Діапазон вимірювань: ±30 g пік
Широкосмугова роздільна здатність: 0,002 g середньоквадратичне значення
Діапазон частот: (±5%): від 1 до 4000 Гц
Чутливий елемент: кварц
Вага: 20 г

	ENG	SI
Основні характеристики:
Чутливість (±10%)	50 мВ/g	5,1 мВ/(м/с²)
Діапазон вимірювань	±30 g пік	±294 м/с² пік
Діапазон частот (±5%)	від 1 до 4000 Гц	від 1 до 4000 Гц
Діапазон частот (±10%)	від 0,7 до 7000 Гц	від 0,7 до 7000 Гц
Діапазон частот (±3 dB)	від 0,35 до 10000 Гц	від 0,35 до 10000 Гц
Резонансна частота	≥22 кГц	≥22 кГц
Широкосмугова роздільна здатність [2]	002 g СКЗ 02 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість [3]	≤5 %	≤5 %
Навколишнє середовище:
Межа перевантаження (удар)	±2000 g пік	±19620 м/с² пік
Діапазон температур (робочий)	від -320 до +250 °F	від -196 до +121 °C

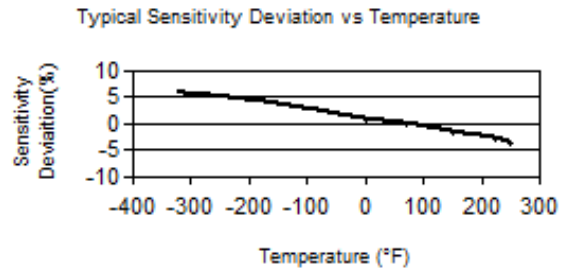

Температурний відгук [2]	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	0.0002 g/µε	0.002 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 20 до 30 V DC	від 20 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤200 Ом	≤200 Ом
Вихідна напруга зсуву	від 3 до 10 V DC	від 3 до 10 V DC
Константа часу розряду	>0.5 сек	>0.5 сек
Спектральний шум (10 Hz) [2]	44 µg/√ Гц	431 (µм/ сек²)/√ Гц
Спектральний шум (100 Hz) [2]	12 µg/√ Гц	121 (µм/сек²)/√ Гц
Спектральний шум (1 kHz) [2]	3.2 µg/√ Гц	31 (µм/сек²)/√ Гц
Фізичні параметри:
Вага [2]	7 унція	20 грам
Чутливий елемент	Кварц	Кварц
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Титан	Титан
Ущільнення	Герметичне зварювання	Герметичне зварювання
Електричний роз'єм	Коаксіальна розетка 10-32	Коаксіальна розетка 10-32
Розташування електричного підключення	Збоку	Збоку
Монтажна різьба	10-32 внутрішня	10-32 внутрішня

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типово.

[3] Поперечна чутливість зазвичай становить ≤ 3%.

[4] Докладніше див. у Декларації про відповідність РСВ PS023.

Аксесуари

Поставляється в комплекті
081B05	Монтажна шпилька, 10-32 до 10-32, довжина 0,275 дюйма, BeCu з буртиком	1
ACS-1	Калібрування амплітудної характеристики однієї осі від 10 Гц до верхніх 5% частоти, що відповідає стандартам NIST	1
M081B05	Монтажна шпилька, 10-32 до M6x0.75-6g, довжина 0.275 дюйма, BeCu	1

Опціональні версії датчика

(J) Ізольований від корпусу, заземлення

	ENG	SI
Діапазон частот (±5%)	4000 Гц
Діапазон частот (±10%)	6000 Гц
Резонанасна частота	18 кГц
Розмір - шестигранника	75 дюйм	19.1 мм
Висота	9 дюйм	22.9 мм
Електрична ізоляція	>100000000 Ом
