Кріогенний Акселерометр ICP® Модель 351B41
Кріогенний, кварцовий зсувний ICP® акселерометр, 100 мВ/g,
від 1 до 2 кГц, бічне приєднання 10-32 (від -196 до +121°C).
- Чутливість: (±10%) 100 мВ/g
- Діапазон вимірювань: ±15 g пік
- Широкосмугова роздільна здатність: 0,0005 g середньоквадратичне значення
- Діапазон частот: (±5%): від 1 до 2000 Гц
- Чутливий елемент: кварц
- Вага: 40 г
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
100 мВ/g |
10,2 мВ/(м/с²) |
|
Діапазон вимірювань |
±15 g пік |
±147 м/с² пік |
|
Діапазон частот (±5%) |
від 1 до 2000 Гц |
від 1 до 2000 Гц |
|
Діапазон частот (±10%) |
від 0,7 до 3500 Гц |
від 0,7 до 3500 Гц |
|
Діапазон частот (±3 dB) |
від 0,35 до 7000 Гц |
від 0,35 до 7000 Гц |
|
Резонансна частота |
≥15 кГц |
≥15 кГц |
|
Широкосмугова роздільна здатність [2] |
|
|
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість [3] |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±1000 g пік |
±9810 м/с² пік |
|
Діапазон температур (робочий) |
від -320 до +250 °F |
від -196 до +121 °C |
|

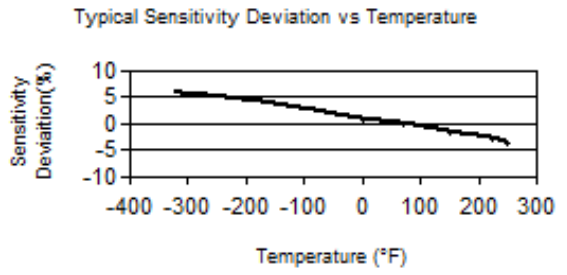

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0.0005 g/µε |
0.005 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 20 до 30 V DC |
від 20 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤200 Ом |
≤200 Ом |
|
Вихідна напруга зсуву |
від 3 до 10 V DC |
від 3 до 10 V DC |
|
Константа часу розряду |
>0.5 сек |
>0.5 сек |
|
Спектральний шум (10 Hz) [2] |
22 µg/√ Гц |
216 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
6 µg/√ Гц |
58.9 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
1.6 µg/√ Гц |
15.7 (µм/сек2)/√ Гц |
|
Фізичні параметри: |
|
|
|
Вага [2] |
1.4 унція |
40 грам |
|
Чутливий елемент |
Кварц |
Кварц |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметичне зварювання |
Герметичне зварювання |
|
Електричний роз'єм |
Коаксіальна розетка 10-32 |
Коаксіальна розетка 10-32 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажна різьба |
10-32 внутрішня |
10-32 внутрішня |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Поперечна чутливість зазвичай становить ≤ 3%.
[4] Докладніше див. у Декларації про відповідність РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
081B05 |
Монтажна шпилька, 10-32 до 10-32, довжина 0,275 дюйма, BeCu з буртиком |
1 |
|
ACS-1 |
Калібрування амплітудної характеристики однієї осі від 10 Гц до верхніх 5% частоти, що відповідає стандартам NIST |
1 |
|
M081B05 |
Монтажна шпилька, 10-32 до M6x0.75-6g, довжина 0.275 дюйма, BeCu |
1 |
Опціональні версії датчика
(J) Ізольований від корпусу, заземлення
|
|
ENG |
SI |
|
Діапазон частот (±5%) |
2000 Гц |
|
|
Діапазон частот (±10%) |
3500 Гц |
|
|
Резонанасна частота |
13 кГц |
|
|
Розмір - шестигранника |
|
19.1 мм |
|
Висота |
|
22.9 мм |
|
Електрична ізоляція |
>100000000 Ом |
|
