Трьохосьовий акселерометр з зарядовим виходом Модель EX356A73

ENG

SI

Основні характеристики:

Чутливість (±10%)

3,1 пКл/g

0,32 пКл/(м/с²)

Діапазон вимірювань

±500 g пік

±4905 м/с² пік

Діапазон частот (±5%) [2]

4000 Гц

4000 Гц

Резонансна частота

≥25 кГц

≥25 кГц

Нелінійність [1]

≤1 %

≤1 %

Поперечна чутливість

≤5 %

≤5 %

Навколишнє середовище:

Межа перевантаження (удар)

±3000 g пік

± 29400 м/с² пік

Діапазон температур (робочий)

від -97 до +900 °F

від -55 до +482 °C

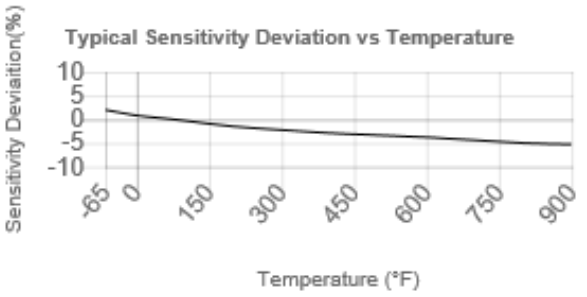

Температурний відгук [3]

дивіться графік %/°F

дивіться графік %/°F

Базова чутливість до деформації [3]

0,003 g/µε

0,029 (м/с²)/µε

Ліміт радіаційного опромінення (інтегральний потік нейтронів)

1E10 N/cm²

1E10 N/cm²

Ліміт радіаційного опромінення (інтегральний потік нейтронів)

1E8 rad

1E8 rad

Електричні параметри:

Ємність [3]

120 пФ

120 пФ

Опір ізоляції (при 70°F [21°C])

>1 ГОм

>1 ГОм

Опір ізоляції (при 900°F)

>100 кОм

>100 кОм

Електрична ізоляція (корпус)

>1000000 Ом

>1000000 Ом

Вихідна полярність

Позитивна

Позитивна

Фізичні параметри:

Чутливий елемент

UHT-12™

UHT-12™

Принцим дії

Зсув ЧЕ

Зсув ЧЕ

Матеріал корпусу

Сплав нікелю

Сплав нікелю

Ущільнення

Герметик

Герметик

Розмір - довжина

1,35 дюйм

34,3 мм

Розмір - ширина

1,35 дюйм

34,3 мм

Розмір - висота

1,0 дюйм

25,4 мм

Вага (без кабелю) [3]

6,0 унція

170 грам

Електричний роз'єм

Коаксіальний роз’єм 10-32

¼-28 4-х контактний

Монтажн

Через наскрізний отвір

Збоку

Момент затягування

від 18 до 20 дюймів/фунт

від 2 до 2,3 Н/м

Поставляється в комплекті

62491-01

1

ACS-1T

Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST

1
