Трьохосьовий Акселерометр зарядового типу Модель 356A70
Продукт платинового сегменту; триосьовий, легкий (8 грам),
прискорення зсув керамічного елемента, вихід зарядового типу 2,7 пКл /g,
5 кГц, коаксіальний роз’єм 5-44 (3).
- Чутливість: (±30%) 2,7 пКл/g (0,28 пКл/(м/с²))
- Діапазон вимірювання: ±500 g на пік (±4905 м/с² на пік)
- Діапазон частот: (+5%) 5 кГц
- Діапазон температур: від -70 до +254 °C
- Електричний роз'єм: 5-44 коаксіальний
- Вага: 7,9 г
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±30%) |
2,7 пКл/g |
0,28 пКл/(м/с²) |
|
Діапазон вимірювань |
±500 g пік |
±4905 м/с² пік |
|
Діапазон частот (±5%) [2] |
5000 Гц |
5000 Гц |
|
Діапазон частот (±10%) [2] |
7000 Гц |
7000 Гц |
|
Резонансна частота |
≥35 кГц |
≥35 кГц |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
± 49050 м/с² пік |
|
Діапазон температур (робочий) |
від -95 до +490 °F |
від -70 до +254 °C |
|

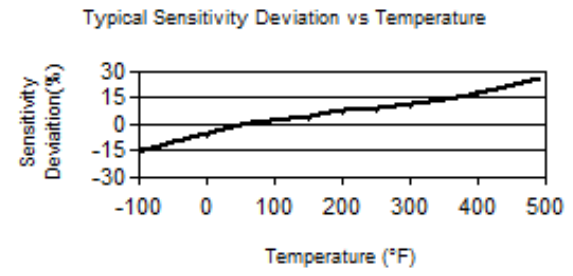

Температурний відгук [3] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Електричні параметри: |
|
|
|
Ємність [3] |
260 пФ |
260 пФ |
|
Опір ізоляції при 21°C |
>1000000000000 Ом |
>1000000000000 Ом |
|
Опір ізоляції при 254°C [3] |
>100000000 Ом |
>100000000 Ом |
|
Вихідна полярність |
Негативна |
Негативна |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - довжина |
0,73 дюйм |
18,5 мм |
|
Розмір - ширина |
0,90 дюйм |
22,9 мм |
|
Розмір - висота |
0,40 дюйм |
10,2 мм |
|
Вага [3] |
0,28 унція |
7,9 грам |
|
Електричний роз'єм |
5-44 коаксіальний |
5-44 коаксіальний |
|
Монтаж |
наскрізний отвір |
наскрізний отвір |
|
Момент кріплення |
від 10 до 20 дюймів-фунтів |
від 113 до 225 Н-см |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Низькочастотна характеристика визначається зовнішньою електронікою формування сигналу.
[3] Типово.
[4] Докладніше див. у Декларації про відповідність РСВ PS158.
Аксесуари
|
Поставляється в комплекті |
||
|
039A23 |
Торцевий ключ, шестигранна головка 5/32" (для використання з гвинтами 10-32 thd) |
1 |
|
080A90 |
Гель для швидкого зчеплення |
1 |
|
081A46 |
Гвинт із головкою під внутрішній ключ, довжиною 10-32 x 0,563 дюйма |
1 |
|
ACS-1T |
Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
Опціональні версії датчика
(М) Метричне кріплення
|
Аксесуари: |
|||
|
В комплекті |
M039A23 |
Шестигранний ключ 4мм |
1 |
|
В комплекті |
M081A46 |
Монтажна шпилька, M5 X 0,80 X 14 мм |
1 |
