Трьохосьовий Акселерометр зарядового типу Модель 357A67
Триосьовий, легкий (5 грам), прискорення зсув керамічного елемента,
вихід зарядового типу 3 пКл /g, 10 кГц, різьбового монтажу М3.
- Чутливість: (±15%) 3,0 пКл/g (0,306 пКл/(м/с²))
- Діапазон вимірювання: ±1000 g на пік (±9800 м/с² на пік)
- Діапазон частот: (+10%) від 1 до 10000 Гц
- Діапазон температур: від -60 до +200 °C
- Електричний роз'єм: 1/4-28, 4-х контактний
- Вага: 4,9 г
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±15%) |
3,0 пКл/g |
0,306 пКл/(м/с²) |
|
Діапазон вимірювань |
±1000 g пік |
±9800 м/с² пік |
|
Діапазон частот (±10%) (вісь x або y) [2/3] |
від 1 до 10000 Гц |
від 1 до 10000 Гц |
|
Діапазон частот (±10%) (вісь z) [2/3] |
від 1 до 12800 Гц |
від 1 до 12800 Гц |
|
Діапазон частот (±10%) (вісь x або y) [2/4] |
від 1 до 5500 Гц |
від 1 до 5500 Гц |
|
Резонансна частота |
≥45 кГц |
≥45 кГц |
|
Нелінійність [1] |
≤2 % |
≤2 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
± 49050 м/с² пік |
|
Діапазон температур (робочий) |
від -76 до +392 °F |
від -60 до +200 °C |
|
Діапазон температур (межа живучості) |
від -76 до +500 °F |
від -60 до +260 °C |
|

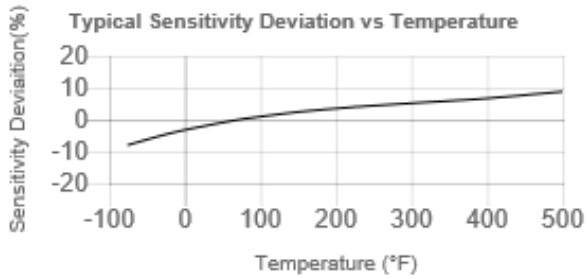

Температурний відгук [5] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [5] |
0.05 g/µε |
0.5 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Ємність [5] |
650 пФ |
650 пФ |
|
Опір ізоляції при 21°C |
>100000000000 Ом |
>100000000000 Ом |
|
Опір ізоляції при 260°C [5] |
>100000000 Ом |
>100000000 Ом |
|
Електрична ізоляція (корпус) |
≥100000000 Ом |
≥100000000 Ом |
|
Вихідна полярність [6] |
Негативна |
Негативна |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - довжина |
0,78 дюйм |
19,8 мм |
|
Розмір - ширина |
0,45 дюйм |
11,4 мм |
|
Розмір - висота |
0,40 дюйм |
10,2 мм |
|
Вага [3] |
0,17 унція |
4,9 грам |
|
Електричний роз'єм |
1/4-28, 4-х контактний |
1/4-28, 4-х контактний |
|
Монтажна рызьба |
M3 x 0,50 внутрішня |
M3 x 0,50 внутрішня |
|
Момент кріплення |
від 4 до 5 дюймів-фунтів |
від 45 до 55 Н-см |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Низькочастотна характеристика визначається зовнішньою електронікою формування сигналу.
[3] Встановлюється на основі.
[4] Перевірена амплітудна характеристика під час калібрування зі зниженою корисною частотною характеристикою по осях x і y через встановлення на поверхні, відмінній від основи.
[5] Типовj.
[6] Прискорення від конструкції до основи датчика.
[7] Докладніше див. у Декларації про відповідність РСВ PS158.
Аксесуари
|
Поставляється в комплекті |
||
|
081A134 |
Монтажна шпилька, M3 до 10-32, для 357A67 |
1 |
|
ACS-1T |
Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
ACS-44T |
Розширене калібрування частотної характеристики до точки +10% на тривісному прискоренні (потрібно ACS-1T) |
1 |
|
M081A134 |
Монтажна шпилька від M3 до M3 для 357A67 |
1 |
|
Опція |
||
|
523R10 |
Монтажна шпилька, від M3 до M3, для 357A673-коаксіальний кабель, 34 awg (7/42), скручений джгут, низькошумний кабель PFA, 10 футів, 1/4-28 - 4 розетки, ізольована вилка, 200C з номінальним значенням для потрійного з’єднання з (3) коаксіальними кабелями 4,5 дюйма, кожен з 10-32 штекером (EB |
