Трьохосьовий ICP® акселерометр Модель 354B04

Триосьовий, монтаж через отвір, прискорення зсув керамічного елемента, ICP®,
10 мВ/g, 0,6–10 кГц, ізольований корпус, TEDS версії 1.0, 4-контактний роз'єм, вкл.
обидва кріплення 6-32 та M3. Модель 354B04 перевершцє 354A04 з розширеною
частотною характеристикою до 10 кГц при 5%

Чутливість: (±5%)10,0 мВ/g (1,02 мВ/(м/с²))
Діапазон вимірювання: ±500 g на пік (±4905 м/с² на пік)
Електричний роз’єм: 1/4-28, 4-контактний

	ENG	SI
Основні характеристики:
Чутливість (±5%)	10,0 мВ/g	1,02 мВ/(м/с²)
Діапазон вимірювань	±500 g пік	±4905 м/с² пік
Діапазон частот (±5%)	від 0,6 до 10000 Гц	від 0,6 до 10000 Гц
Резонансна частота	≥25 кГц	≥25 кГц
Широкосмугова роздільна здатність (1) [2]	0,0005 g СКЗ	0,005 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість	≤5 %	≤5 %
Відповідає TEDS (відповідно до IEEE 1451.4) [3]	Так	Так
Навколишнє середовище:
Межа перевантаження (удар)	±5000 g пік	±49000 м/с² пік
Діапазон температур (робочий)	від -65 до +200 °F	від -54 до +93 °C

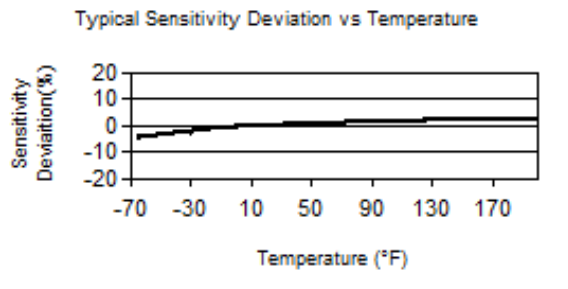

Температурний відгук [2]	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	0,004 g/µε	0,04 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 20 до 30 V DC	від 20 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤100 Ом	≤100 Ом
Вихідна напруга зсуву	від 8 до 12 V DC	від 8 до 12 V DC
Константа часу розряду	від 0,8 до 2.4 сек	від 0,8 до 2.4 сек
Час встановлення (в межах 10% відхилення)	<5 сек	<5 сек
Спектральний шум (1 Гц) [2]	170 µg/√Гц	1668 (µм/сек²)/√Гц
Спектральний шум (10 Гц) [2]	25 µg/√Гц	245 (µм/сек²)/√Гц
Спектральний шум (100 Гц) [2]	8 µg/√Гц	78 (µм/сек²)/√Гц
Спектральний шум (1 кГц) [2]	6 µg/√Гц	59 (µм/сек²)/√Гц
Спектральний шум (10 кГц) [2]	4 µg/√Гц	39 (µм/сек²)/√Гц
Електрична ізоляція (корпус)	>100000000 Ом	>100000000 Ом
Фізичні параметри:
Чутливий елемент	Кераміка	Кераміка
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Титан	Титан
Ущільнення	Герметик	Герметик
Розмір - висота	0,38 дюйм	9,7 мм
Розмір - довжина	0,82 дюйм	20,7 мм
Розмір - ширина	0,82 дюйм	20,7 мм
Вага [2]	0,51 унція	14,5 грам
Електричний роз'єм	1/4-28, 4-х контактний	1/4-28, 4-х контактний
Розташування електричного підключення	Збоку	Збоку
Монтаж	Наскрізний отвір	Наскрізний отвір

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типовj.

[3] Цифрова пам’ять і зв’язок із підтримкою TEDS, сумісні з IEEE 1451.4

[4] Докладніше див. у Декларації про відповідність PCB PS023.

Аксесуари

Поставляється в комплекті
039A22	Торцевий ключ, шестигранна головка 7/64" (для використання з гвинтами 6-32)	1
081A105	6-32 x 1/2 дюйма SHCS 18-8	1
ACS-1T	Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST	1
M039A22	Шестигранний ключ для використання з роз’ємом M3	1
M081A103	Гвинт M3x0,5 мм із різьбленням із легованої сталі з чорним оксидом і головкою під торцеву головку, довжиною 10 мм із шайбою з нержавіючої сталі (для 354x04/05)	1
