Трьохосьовий ICP® акселерометр Модель 354С02
Триосьовий, через монтажний отвір, прискорення зсув керамічного елемента,
ICP®, 10 мВ/g, 0,5–2 кГц, ізольований від землі, 4-контактний роз’єм.
- Чутливість: (±10%)10,0 мВ/g (1,02 мВ/(м/с²))
- Діапазон вимірювання: ±500 g на пік (±4905 м/с² на пік)
- Електричний роз’єм: 1/4-28, 4-контактний
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
10,0 мВ/g |
1,02 мВ/(м/с²) |
|
Діапазон вимірювань |
±500 g пік |
±4905 м/с² пік |
|
Діапазон частот (±5%) |
від 0,5 до 2000 Гц |
від 0,5 до 2000 Гц |
|
Діапазон частот (±10%) |
від 0,3 до 4000 Гц |
від 0,3 до 4000 Гц |
|
Діапазон частот (±3 dB) |
від 0,2 до 6000 Гц |
від 0,2 до 6000 Гц |
|
Резонансна частота |
≥12 кГц |
≥12 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0,0005 g СКЗ |
0,005 м/с² СКЗ |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
±49000 м/с² пік |
|
Діапазон температур (робочий) [3] |
від -65 до +250 °F |
від -54 до +121 °C |
|

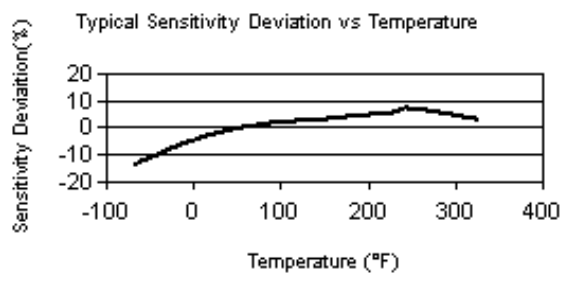

Температурний відгук |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0,0005 g/µε |
0,005 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤100 Ом |
≤100 Ом |
|
Вихідна напруга зсуву |
від 8 до 12 V DC |
від 8 до 12 V DC |
|
Константа часу розряду |
від 0,8 до 2.0 сек |
від 0,8 до 2,0 сек |
|
Час встановлення (в межах 10% відхилення) |
<10 сек |
<10 сек |
|
Спектральний шум (1 Гц) [2] |
150 µg/√Гц |
1472 (µм/сек2)/√Гц |
|
Спектральний шум (10 Гц) [2] |
23 µg/√Гц |
226 (µм/сек2)/√Гц |
|
Спектральний шум (100 Гц) [2] |
10 µg/√Гц |
98 (µм/сек2)/√Гц |
|
Спектральний шум (1 кГц) [2] |
5 µg/√Гц |
49 (µм/сек2)/√Гц |
|
Електрична ізоляція (корпус) |
>100000000 Ом |
>100000000 Ом |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметичне зварювання |
Герметичне зварювання |
|
Розмір - шестигранника |
0,815 дюйм |
20,7 мм |
|
Розмір - висота |
0,45 дюйм |
11,4 мм |
|
Вага [2] |
0,55 унція |
15,5 грам |
|
Електричний роз'єм |
1/4-28, 4-х контактний |
1/4-28, 4-х контактний |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтаж |
Наскрізний отвір |
Наскрізний отвір |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Дані від 250°F до 325°F дійсні лише з опцією HT.
[4] Опція TEDS додає 1,0 В постійного струму до напруги зміщення.
[5] Докладніше див. у Декларації про відповідність РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
039A23 |
Торцевий ключ, шестигранна головка 5/32" (для використання з гвинтами 10-32) |
1 |
|
080A109 |
Адгезивний віск, коробка 1x1x0.25 дюйм |
1 |
|
081B60 |
Гвинт із головкою під внутрішній ключ, 10-32 UNF-2A., довжина 0,63, нержавіюча сталь |
|
|
ACS-1T |
Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
Опціональні версії датчика
(A) Адгезивне кріплення
|
Аксесуари: |
|||
|
В комплекті |
080A90 |
Гель для швидкого зчеплення |
1 |
(HT) Високотемпературне виконання, розгируює діапазон нормальної робочої температури
|
|
ENG |
SI |
|
Діапазон частот (±5%) |
від 2 до 2000 Гц |
|
|
Діапазон частот (±10%) |
від 1 до 4000 Гц |
|
|
Діапазон частот (±3 dB) |
від 0,5 до 6000 Гц |
|
|
Діапазон температур (робочий) |
від -65 до +325 °F |
від -54 до +163 °C |
|
Discharge Time Constant |
від 0,4 до 1,0 сек |
|
|
Broadband Resolution |
0,0010 g СКЗ |
0,010 µм/сек2 СКЗ |
|
Спектральний шум (1 Гц) |
300 µg/√Гц |
2940 (µм/сек2)/√Гц |
|
Спектральний шум (10 Гц) |
120 µg/√Гц |
1176 (µм/сек2)/√Гц |
|
Спектральний шум (100 Гц) |
60 µg/√Гц |
588 (µм/сек2)/√Гц |
|
Спектральний шум (1 кГц) |
10 µg/√Гц |
98 (µм/сек2)/√Гц |
|
Вихідна напруга зсуву |
від 10 до 14.5 V DC |
|
|
Напруга збудження |
від 22 до 30 V DC |
|
(M) Метричне кріплення
|
Аксесуари: |
|||
|
В комплекті |
M039A23 |
Шестигранний ключ 4мм |
1 |
|
В комплекті |
M081B60 |
Аксесуар для продукту відділу вібрації |
1 |
(T) TEDS із можливістю цифрової пам’яті та зв’язку, сумісний із IEEE P1451.4
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 8,5 до 14,5 V DC |
|
|
Напруга збудження |
від 22 до 30 V DC |
|
(TLA) TEDS LMS International – вільний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 8,5 до 14,5 V DC |
|
|
Напруга збудження |
від 22 до 30 V DC |
|
(TLB) TEDS LMS International - автомобільний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 8,5 до 14,5 V DC |
|
|
Напруга збудження |
від 22 до 30 V DC |
|
(TLC) TEDS LMS International - аеронавігаційний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 8,5 до 14,5 V DC |
|
|
Напруга збудження |
від 22 до 30 V DC |
|
(TLD) TEDS з можливістю цифрової пам’яті та зв’язку, сумісний із IEEE 1451.4
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 8,5 до 14,5 V DC |
|
|
Напруга збудження |
від 22 до 30 V DC |
|
