Трьохосьовий ICP® акселерометр Модель 356A32
Продукт платинового сегменту; триосьовий, міні (5г) висока чутливість,
прискорення зсув керамічного елемента, ICP®, 100 мВ/g, від 1 до 4 кГц,
титановий корпус, 4-контактний роз’єм, 10 футовий сполучний кабель у комплекті.
- Чутливість: (±10%) 100,0 мВ/g (10,2 мВ/(м/с²))
- Діапазон вимірювання: ±50 g на пік (±491 м/с² на пік)
- Електричний роз’єм: 8-36 4-х контактний
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
100,0 мВ/g |
10,2 мВ/(м/с²) |
|
Діапазон вимірювань |
±50 g пік |
±491 м/с² пік |
|
Діапазон частот (±5%) |
від 1 до 4000 Гц |
від 1 до 4000 Гц |
|
Діапазон частот (±10%) |
від 0,7 до 5000 Гц |
від 0,7 до 5000 Гц |
|
Резонансна частота |
≥25 кГц |
≥25 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0,0003 g СКЗ |
0,003 м/с² СКЗ |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
± 49050 м/с² пік |
|
Діапазон температур (робочий) |
від -65 до +250 °F |
від -54 до +121 °C |
|

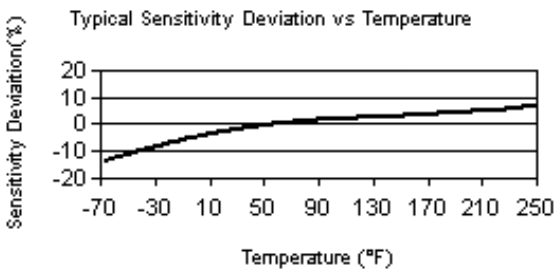

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0.001 g/µε |
0.01 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 24 до 30 V DC |
від 24 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤200 Ом |
≤200 Ом |
|
Вихідна напруга зсуву |
від 7 до 16 V DC |
від 7 до 16 V DC |
|
Константа часу розряду |
від 0,4 до 1,5 сек |
від 0,4 до 1,5 сек |
|
Час встановлення (в межах 10% відхилення) |
<5 сек |
<5 сек |
|
Спектральний шум (1 Гц) [2] |
95 µg/√Гц |
932 (µм/сек2)/√Гц |
|
Спектральний шум (10 Гц) [2] |
20 µg/√Гц |
196 (µм/сек2)/√Гц |
|
Спектральний шум (100 Гц) [2] |
6 µg/√Гц |
58,9 (µм/сек2)/√Гц |
|
Спектральний шум (1 кГц) [2] |
3 µg/√Гц |
29,4 (µм/сек2)/√Гц |
|
Спектральний шум (10 кГц) [2] |
2 µg/√Гц |
19,6 (µм/сек2)/√Гц |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - висота |
0,45 дюйм |
11,4 мм |
|
Розмір - довжина |
0,45 дюйм |
11,4 мм |
|
Розмір - ширина |
0,45 дюйм |
11,4 мм |
|
Вага (без кабелю) [2] |
0,19 унція |
5,3 грам |
|
Електричний роз'єм |
4-х контактний 8-36 |
4-х контактний 8-36 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажна різьба |
5-40 внутрішня |
5-40 внутрішня |
|
Момент затягування |
від 4 до 5 дюймів/фунт |
від 45 до 56 Н/см |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Докладніше див. у Декларації відповідності РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
034K10 |
4-жильний екранований FEP-кабель із низьким рівнем шуму, 10 футів, міні-вилка з 4 розетками до (3) штекерів BNC (з позначкою X, Y, Z) |
1 |
|
080A |
Клейка основа, шестигранник 0,5 x товщина 0,187 дюйма, різьбовий отвір 10-32, алюміній з ізоляційним твердим покриттям |
1 |
|
080A109 |
Адгезивний віск, коробка 1x1x0.25 дюйм |
1 |
|
081A27 |
Монтажна шпилька, 5-40 до 5-40, без буртика, BeCu |
1 |
|
080A90 |
Гель для швидкого зчеплення |
1 |
|
ACS-1T |
Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
M081A27 |
Метрична шпилька, від 5-40 на M3 x 0,50 |
1 |
Опціональні версії датчика
(TLC) TEDS LMS International - Аеронавігаційний формат
|
|
ENG |
SI |
|
Вага |
0,23 унція |
6,4 грам |
|
Монтаж |
Адгезивний |
|
|
Вихідна напруга зсуву |
від 7,7 до 17,0 V DC |
|
(TLD) TEDS з можливістю цифрової пам’яті та зв’язку, сумісний із IEEE 1451.4
|
|
ENG |
SI |
|
Вага |
0,23 унція |
6,4 грам |
|
Монтаж |
Адгезивний |
|
|
Вихідна напруга зсуву |
від 7,7 до 17,0 V DC |
|
