Трьохосьовий ICP® акселерометр Модель 356A33
Продукт платинового сегменту; триосьовий, легкий, прискорення
зсув керамічного елемента, ICP®, 10 мВ/g, від 2 до 7 кГц, титановий корпус,
4-контактний роз’єм 1/4-28.
- Чутливість: (±10%) 10,0 мВ/g (1,02 мВ/(м/с²))
- Діапазон вимірювання: ±500 g на пік (±4905 м/с² на пік)
- Електричний роз’єм: 1/4-28 4-х контактний
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
10,0 мВ/g |
1,02 мВ/(м/с²) |
|
Діапазон вимірювань |
±500 g пік |
±4905 м/с² пік |
|
Діапазон частот (±5%) (вісь y або z) |
від 2 до 10000 Гц |
від 2 до 10000 Гц |
|
Діапазон частот (±5%) (вісь х) |
від 2 до 7000 Гц |
від 2 до 7000 Гц |
|
Резонансна частота |
≥55 кГц |
≥55 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0,004 g СКЗ |
0,04 м/с² СКЗ |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±10000 g пік |
± 98100 м/с² пік |
|
Діапазон температур (робочий) [2] |
від -65 до +250 °F |
від -54 до +121 °C |
|

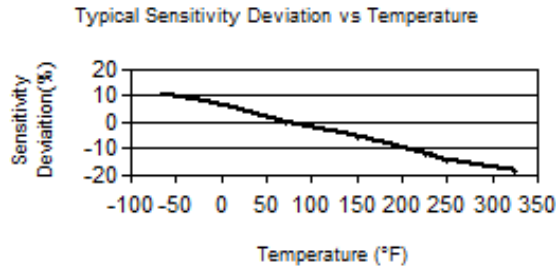

Температурний відгук [2/3] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤200 Ом |
≤200 Ом |
|
Вихідна напруга зсуву |
від 7 до 12 V DC |
від 7 до 12 V DC |
|
Константа часу розряду |
від 0,3 до 1,0 сек |
від 0,3 до 1,0 сек |
|
Час встановлення (в межах 10% відхилення) |
<3 сек |
<3 сек |
|
Спектральний шум (1 Гц) [2] |
1000 µg/√Гц |
9810 (µм/сек2)/√Гц |
|
Спектральний шум (10 Гц) [2] |
300 µg/√Гц |
2943 (µм/сек2)/√Гц |
|
Спектральний шум (100 Гц) [2] |
100 µg/√Гц |
981 (µм/сек2)/√Гц |
|
Спектральний шум (1 кГц) [2] |
50 µg/√Гц |
490 (µм/сек2)/√Гц |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - висота |
0,40 дюйм |
10,2 мм |
|
Розмір - довжина |
0,77 дюйм |
19,6 мм |
|
Розмір - ширина |
0,40 дюйм |
10,2 мм |
|
Вага (без кабелю) [2] |
0,19 унція |
5,3 грам |
|
Електричний роз'єм |
1/4-28 4-х контактний |
1/4-28 4-х контактний |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажна різьба |
5-40 внутрішня |
5-40 внутрішня |
|
Момент затягування |
від 4 до 5 дюймів/фунт |
від 45 до 56 Н/см |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типовий.
[3] Дані від 250°F до 325°F дійсні лише з опцією HT.
[4] Докладніше див. у Декларації відповідності РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
080A |
Клейка основа, шестигранник 0,5 x товщина 0,187 дюйма, різьбовий отвір 10-32, алюміній з ізоляційним твердим покриттям |
1 |
|
080A109 |
Адгезивний віск, коробка 1x1x0.25 дюйм |
1 |
|
081A27 |
Монтажна шпилька, 5-40 до 5-40, без буртика, BeCu |
1 |
|
080A90 |
Гель для швидкого зчеплення |
1 |
|
ACS-1T |
Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
M081A27 |
Метрична шпилька, від 5-40 на M3 x 0,50 |
1 |
Опціональні версії датчика
(HT) Високотемпературне виконання, розширює діапазон нормальної робочої температури
|
|
ENG |
SI |
|
Температурний діапазон |
від -65 до +325 °F |
від -54 до +163 °C |
