Трьохосьовий ICP® акселерометр Модель 356A45

Продукт платинового сегменту; триосьовий, легкий, прискорення зсув керамічного елемента,
ICP®, 100 мВ/g, адгезивного монтажу, кубічної форми з 4-х контактним роз’ємом, TEDS версії 1.0.

Чутливість: (±10%) 100,0 мВ/g (10,2 мВ/(м/с²))
Діапазон вимірювання: ±50 g на пік (±490 м/с² на пік)
Діапазон частот (±10%): 0,4 до 10000 Гц
Електричний роз’єм: 1/4-28 4-х контактний

	ENG	SI
Основні характеристики:
Чутливість (±10%)	100,0 мВ/g	10,2 мВ/(м/с²)
Діапазон вимірювань	±50 g пік	±490 м/с² пік
Діапазон частот (±5%)	від 0,7 до 7000 Гц	від 0,7 до 7000 Гц
Діапазон частот (±10%)	від 0,4 до 10000 Гц	від 0,4 до 10000 Гц
Резонансна частота	≥30 кГц	≥30 кГц
Широкосмугова роздільна здатність (1) [2]	0,0005 g СКЗ	0,005 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість	≤6 %	≤6 %
Сумісність з TEDS (згідно IEEE 1451.4)	так	так
Навколишнє середовище:
Межа перевантаження (удар)	±5000 g пік	± 49050 м/с² пік
Діапазон температур (робочий) [3]	від -65 до +185 °F	від -54 до +85 °C

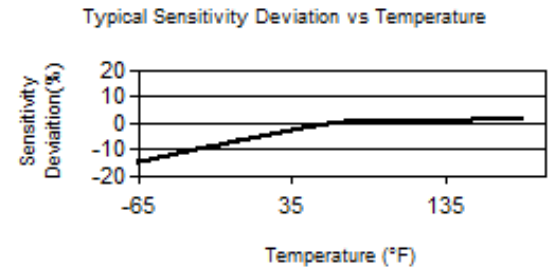

Температурний відгук	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	0,001 g/µε	0,01 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 20 до 30 V DC	від 20 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤200 Ом	≤200 Ом
Вихідна напруга зсуву	від 8 до 12 V DC	від 8 до 12 V DC
Константа часу розряду	від 0,8 до 2,4 сек	від 0,8 до 2,4 сек
Час встановлення (в межах 10% відхилення)	<5 сек	<5 сек
Спектральний шум (1 Гц) [2]	125 µg/√Гц	1226 (µм/сек²)/√Гц
Спектральний шум (10 Гц) [2]	40 µg/√Гц	392 (µм/сек²)/√Гц
Спектральний шум (100 Гц) [2]	15 µg/√Гц	147 (µм/сек²)/√Гц
Спектральний шум (1 кГц) [2]	4 µg/√Гц	39,2 (µм/сек²)/√Гц
Фізичні параметри:
Чутливий елемент	Кераміка	Кераміка
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Титан	Титан
Ущільнення	Герметик	Герметик
Розмір - висота	0,40 дюйм	10,2 мм
Розмір - довжина	0,75 дюйм	19,1 мм
Розмір - ширина	0,40 дюйм	10,2 мм
Вага (без кабелю) [2]	0,15 унція	4,2 грам
Електричний роз'єм	1/4-28 4-х контактний	1/4-28 4-х контактний
Розташування електричного підключення	Збоку	Збоку
Монтажна	Адгезивний	Адгезивний

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типовий.

[3] Докладніше див. у Декларації відповідності РСВ PS023.

Аксесуари

Поставляється в комплекті
080A109	Адгезивний віск, коробка 1x1x0.25 дюйм	1
080A90	Гель для швидкого зчеплення	1
ACS-1T	Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST	1

Опціональні версії датчика

(J) Ізольований від корпусу/заземлення

	ENG	SI
Розмір - ширина	0,47 дюйм	11,8 мм
Вага	0,20 унція	5,7 грам
Електрична ізоляція	≥100000000 Ом
Розмір - висота	0,47 дюйм	11,8 мм
Розмір - довжина	0,78 дюйм	19,8 мм
