Трьохосьовий ICP® акселерометр Модель HT339C31
Триосьовий акселерометр ICP®, з чутливим елементом UHT-12™,
10 мВ/g, від 1,5 до 11 кГц, титановий корпус, 4-контактний роз’єм 1/4-28,
без комплектного кабелю.
- Чутливість: (±10%) 10,0 мВ/g (1,02 мВ/(м/с²))
- Діапазон вимірювання: ±500 g на пік (±4905 м/с² на пік)
- Діапазон частот: (+/-10%) від 1,5 до 11000 Гц
- Електричний роз’єм: ¼-28 4-х контактний
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
10,0 мВ/g |
1,02 мВ/(м/с²) |
|
Діапазон вимірювань |
±500 g пік |
±4905 м/с² пік |
|
Діапазон частот (±5%) |
від 2 до 8000 Гц |
від 2 до 8000 Гц |
|
Діапазон частот (±10%) |
від 1,5 до 11000 Гц |
від 1,5 до 11000 Гц |
|
Резонансна частота |
≥50 кГц |
≥50 кГц |
|
Тип фільтра (однополюсний) |
Низькочастотний |
Низькочастотний |
|
Спад електричного фільтра |
6 дБ/октаву |
6 дБ/октаву |
|
Кутова частота електричного фільтра |
>14 кГц |
>14 кГц |
|
Широкосмугова роздільна здатність (1) |
0,008 g СКЗ |
0,078 м/с² СКЗ |
|
Нелінійність [1] |
≤0,5 % |
≤0,5 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
± 49050 м/с² пік |
|
Діапазон температур (робочий) [2] |
від -65 до +250 °F |
від -54 до +121 °C |
|

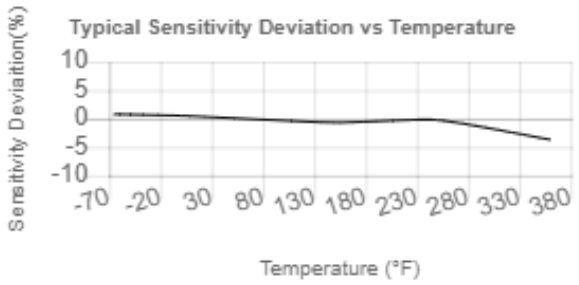

Температурний відгук [1] [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Температурний коефіцієнт чутливості [2] |
0,012 %/°F |
0,022 %/°C |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤400 Ом |
≤400 Ом |
|
Вихідна напруга зсуву |
від 9 до 14 V DC |
від 9 до 14 V DC |
|
Константа часу розряду |
від 0,3 до 3 сек |
від 0,3 до 3 сек |
|
Час встановлення (в межах 10% відхилення) |
<3 сек |
<3 сек |
|
Спектральний шум (1 Гц) [1] |
4800 µg/√Гц |
47088 (µм/сек2)/√Гц |
|
Спектральний шум (10 Гц) [1] |
560 µg/√Гц |
5494 (µм/сек2)/√Гц |
|
Спектральний шум (100 Гц) [1] |
150 µg/√Гц |
1472 (µм/сек2)/√Гц |
|
Спектральний шум (1 кГц) [1] |
60 µg/√Гц |
589 (µм/сек2)/√Гц |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
UHT-12™ |
UHT-12™ |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - висота |
0,4 дюйм |
10,2 мм |
|
Розмір - довжина |
0,4 дюйм |
10,2 мм |
|
Розмір - ширина |
0,4 дюйм |
10,2 мм |
|
Вага (без кабелю) [2] |
0,15 унція |
4,2 грам |
|
Електричний роз'єм |
¼-28 4-х контактний |
¼-28 4-х контактний |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажна різьба |
10-32 внутрішня |
10-32 внутрішня |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Типово.
[2] Дані від 250°F до 325°F дійсні лише з опцією HT.
[3] Докладніше див. у Декларації відповідності РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
080A109 |
Адгезивний віск, коробка 1x1x0.25 дюйм |
1 |
|
080A90 |
Гель для швидкого зчеплення |
1 |
|
080A |
Клейка основа, шестигранник 0,5 x товщина 0,187 дюйма, різьбовий отвір 10-32, алюміній з ізоляційним твердим покриттям |
1 |
|
081B05 |
Монтажна шпилька, від 10-32 на 10-32, довжиною 0,275 дюйма, BeCu з плечем |
1 |
|
M081A27 |
Метрична шпилька, від 5-40 на M3 x 0,50 завдовжки |
1 |
|
ACS-1T |
Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
ACS-44T |
Розширене калібрування частотної характеристики до точки +10% на тривісному прискоренні (потрібно ACS-1T) |
1 |
|
M081B05 |
Монтажна шпилька, 10-32 на M6x0,75-6g, довжина 0,275 дюйма, BeCu |
1 |
Опціональні версії датчика
(HT) Високотемпературне виконання, розширює нормальний діапазон робочої температури
|
|
ENG |
SI |
|
Діапазон температур |
від -65 до +325 °F |
від -54 до +163 °C |
|
Постійний струм збудження |
від 2 до 8 мA |
|
