Трьохосьовий ICP® акселерометр Модель HT356A25

ENG

SI

Основні характеристики:

Чутливість (±20%)

25,0 мВ/g

2,6 мВ/(м/с²)

Діапазон вимірювань

±200 g пік

±1960 м/с² пік

Діапазон частот (±5%)

від 1 до 5000 Гц

від 1 до 5000 Гц

Діапазон частот (±10%)

від 0,5 до 6500 Гц

від 0,5 до 6500 Гц

Резонансна частота

≥25 кГц

≥25 кГц

Широкосмугова роздільна здатність (1) [2]

0,0002 g СКЗ

0,002 м/с² СКЗ

Нелінійність [1]

≤1 %

≤1 %

Поперечна чутливість

≤5 %

≤5 %

Навколишнє середовище:

Межа перевантаження (удар)

±7000 g пік

± 68600 м/с² пік

Діапазон температур (робочий) [3]

від -65 до +250 °F

від -54 до +121 °C

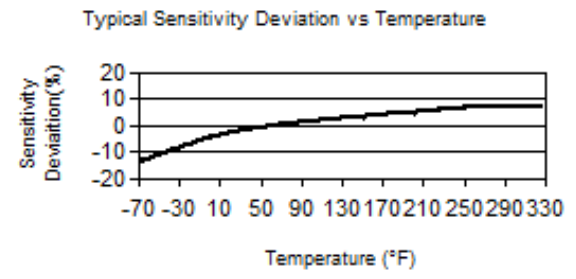

Температурний відгук

дивіться графік %/°F

дивіться графік %/°F

Базова чутливість до деформації [2]

0,001 g/µε

0,01 (м/с²)/µε

Електричні параметри:

Напруга збудження

від 20 до 30 V DC

від 20 до 30 V DC

Постійний струм збудження

від 2 до 20 мA

від 2 до 20 мA

Вихідний опір

≤100 Ом

≤100 Ом

Вихідна напруга зсуву

від 8 до 12 V DC

від 8 до 12 V DC

Константа часу розряду

від 0,5 до 2,0 сек

від 0,5 до 2,0 сек

Час встановлення (в межах 10% відхилення)

<5 сек

<5 сек

Спектральний шум (1 Гц) [2]

70 µg/√Гц

686 (µм/сек²)/√Гц

Спектральний шум (10 Гц) [2]

15 µg/√Гц

147 (µм/сек²)/√Гц

Спектральний шум (100 Гц) [2]

5 µg/√Гц

49 (µм/сек²)/√Гц

Спектральний шум (1 кГц) [2]

3 µg/√Гц

29,4 (µм/сек²)/√Гц

Спектральний шум (10 кГц) [2]

2 µg/√Гц

19,6 (µм/сек²)/√Гц

Фізичні параметри:

Чутливий елемент

Кераміка

Кераміка

Принцим дії

Зсув ЧЕ

Зсув ЧЕ

Матеріал корпусу

Титан

Титан

Ущільнення

Герметик

Герметик

Розмір - висота

0,55 дюйм

14,0 мм

Розмір - довжина

0,80 дюйм

20,3 мм

Розмір - ширина

0,55 дюйм

14,0 мм

Вага (без кабелю) [2]

0,37 унція

10,5 грам

Електричний роз'єм

1/4-28 4-х контактний

1/4-28 4-х контактний

Розташування електричного підключення

Збоку

Збоку

Монтажна різьба

10-32 внутрішня

10-32 внутрішня

Момент кріплення

від 10 до 20 дюймів/фунтів

від 113 до 225 Н/см

Поставляється в комплекті

M081B05

Монтажна шпилька, 10-32 на M6x0,75-6g, довжина 0,275 дюйма, BeCu

1

080A109

Адгезивний віск, коробка 1x1x0.25 дюйм

1

080A12

Клейка основа, шестигранник 0,75 x товщина 0,2 дюйма, різьбовий отвір 10-32, алюміній з ізоляційним твердим покриттям

1

081B05

Монтажна шпилька, від 10-32 до 10-32, довжиною 0,275 дюйма, BeCu з плечем

1

ACS-1T

Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST

1

ENG

SI

Діапазон частот (±5%)

від 2 до 5000 Гц

Діапазон частот (±10%)

від 1,4 до 6500 Гц

Діапазон температур (робочий)

від -65 до +325 °F

від -54 до +163 °C

Константа часу розряду

від 0,1 до 0,6 сек

Спектральний шум

190 µg/√Гц

1864 (µм/сек²)/√ГЦ

Спектральний шум

35 µg/√Гц

345 (µм/сек²)/√ГЦ

Спектральний шум

20 µg/√Гц

196 (µм/сек²)/√ГЦ

Спектральний шум

3 µg/√Гц

29,4 (µм/сек²)/√ГЦ

Вихідна напруга зсуву

від 7 до 16 V DC

Напруга збудження

від 23 до 30 V DC

ENG

SI

Діапазон температур (робочий)

від -65 до +250 °F

від -54 до +121 °C

Вихідна напруга зсуву

від 8,5 до 13,0 V DC

Напруга збудження

від 20 до 30 V DC

ENG

SI

Діапазон температур (робочий)

від -65 до +250 °F

від -54 до +121 °C

Вихідна напруга зсуву

від 8,5 до 13,0 V DC

Напруга збудження

від 20 до 30 V DC

ENG

SI

Діапазон температур (робочий)

від -65 до +250 °F

від -54 до +121 °C

Вихідна напруга зсуву

від 8,5 до 13,0 V DC

Напруга збудження

від 20 до 30 V DC

ENG

SI

Діапазон температур (робочий)

від -65 до +250 °F

від -54 до +121 °C

Вихідна напруга зсуву

від 8,5 до 13,0 V DC

Напруга збудження

від 20 до 30 V DC

ENG

SI

Діапазон температур (робочий)

від -65 до +250 °F

від -54 до +121 °C

Вихідна напруга зсуву

від 8,5 до 13,0 V DC

Напруга збудження

від 20 до 30 V DC
