Трьохосьовий ICP® акселерометр Модель HT356B01

ENG

SI

Основні характеристики:

Чутливість (±20%)

5,0 мВ/g

0,51 мВ/(м/с²)

Діапазон вимірювань

±1000 g пік

±9810 м/с² пік

Діапазон частот (±5%) (вісь y або z)

від 2 до 8000 Гц

від 2 до 8000 Гц

Діапазон частот (±5%) (вісь х)

від 2 до 5000 Гц

від 2 до 5000 Гц

Діапазон частот (+1 dB) (вісь х)

≥8 кГц

≥8 кГц

Резонансна частота

≥50 кГц

≥50 кГц

Широкосмугова роздільна здатність (1) [2]

0,003 g СКЗ

0,03 м/с² СКЗ

Нелінійність [1]

≤1 %

≤1 %

Поперечна чутливість

≤5 %

≤5 %

Навколишнє середовище:

Межа перевантаження (удар)

±10000 g пік

± 98100 м/с² пік

Діапазон температур (робочий) [3]

від -65 до +356 °F

від -54 до +180 °C

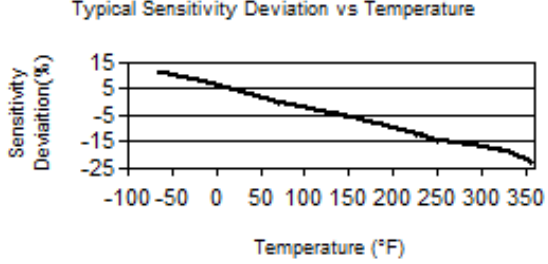

Температурний відгук [2]

дивіться графік %/°F

дивіться графік %/°F

Електричні параметри:

Напруга збудження

від 18 до 30 V DC

від 18 до 30 V DC

Постійний струм збудження

від 2 до 4 мA

від 2 до 4 мA

Вихідний опір

≤200 Ом

≤200 Ом

Вихідна напруга зсуву

від 7 до 12 V DC

від 7 до 12 V DC

Константа часу розряду

від 0,24 до 1,0 сек

від 0,24 до 1,0 сек

Час встановлення (в межах 10% відхилення)

<3 сек

<3 сек

Спектральний шум (1 Гц) [2]

1200 µg/√Гц

11772 (µм/сек²)/√Гц

Спектральний шум (10 Гц) [2]

300 µg/√Гц

2943 (µм/сек²)/√Гц

Спектральний шум (100 Гц) [2]

100 µg/√Гц

981 (µм/сек²)/√Гц

Спектральний шум (1 кГц) [2]

30 µg/√Гц

294 (µм/сек²)/√Гц

Фізичні параметри:

Чутливий елемент

Кераміка

Кераміка

Принцим дії

Зсув ЧЕ

Зсув ЧЕ

Матеріал корпусу

Титан

Титан

Ущільнення

Герметик

Герметик

Розмір - висота

0,25 дюйм

6,35 мм

Розмір - довжина

0,25 дюйм

6,35 мм

Розмір - ширина

0,25 дюйм

6,35 мм

Вага (без кабелю) [2]

0,04 унція

1,0 грам

Електричний роз'єм

Вбудований кабель

Вбудований кабель

Розташування електричного підключення

Збоку

Збоку

Підключення зі сторони кабелю

4-контактний, розетка, тип 1/4-28

4-контактний, розетка, тип 1/4-28

Довжина кабелю

5 футів

1,5 м

Тип кабелю

4-х провідний, екранований, модель 034

4-х провідний, екранований, модель 034

Момент

Адгезивний

Адгезивний

Поставляється в комплекті

034G05

4-жильний екранований FEP-кабель, низькошумний, 5-футова вилка з 4 розетками до (3) штекерів BNC (з позначкою X Y Z)

1

080A109

Адгезивний віск, коробка 1x1x0.25 дюйм

1

080A90

Гель для швидкого зчеплення

1

ACS-1T

Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST

1

ENG

SI

Розмір - висота

0,28 дюйм

7,1 мм

Розмір - довжина

0,28 дюйм

7,1 мм

Розмір - ширина

0,28 дюйм

7,1 мм

Вага

0,04 унція

1,2 грам

Електрична ізоляція

>100000000 Ом
