Трьохосьовий кріогенний ICP® акселерометр Модель 354A14
Кріогенний трьохосьовий акселерометр, 10 мВ/п, від -195 до +120 °C,
ізольований корпус, від 2,5 Гц до 10 кГц, 4-контактний роз'єм 1/4-28
- Чутливість: (±10%) 10,0 мВ/g
- Діапазон вимірювання: ±500 g pk
- Електричний роз’єм: 1/4-28 4-контактний
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
10,0 мВ/g |
1,02 мВ/(м/с²) |
|
Діапазон вимірювань |
±500 g пік |
±4905 м/с² пік |
|
Діапазон частот (±10%) |
від 5000 до 10000 Гц |
від 5000 до 10000 Гц |
|
Діапазон частот (±5%) |
від 2,5 до 5000 Гц |
від 2,5 до 5000 Гц |
|
Резонансна частота |
≥25 кГц |
≥25 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0,004 g СКЗ |
0,04 м/с² СКЗ |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
± 49050 м/с² пік |
|
Діапазон температур (робочий) |
від -320 до +250 °F |
від -195 до +120 °C |
|

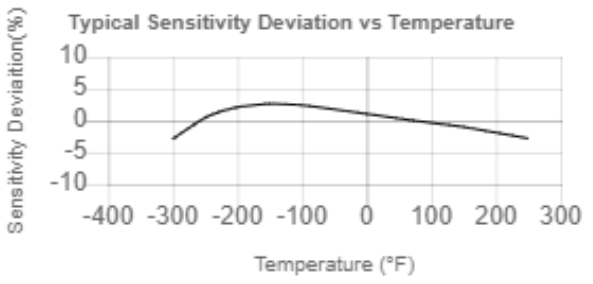

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0,05 g/µε |
0,5 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤200 Ом |
≤200 Ом |
|
Вихідна напруга зсуву |
від 8 до 12 V DC |
від 8 до 12 V DC |
|
Константа часу розряду |
від 0,5 до 2,0 сек |
від 0,5 до 2,0 сек |
|
Час встановлення (в межах 10% відхилення) |
<5 сек |
<5 сек |
|
Спектральний шум (1 Гц) [2] |
1900 µg/√Гц |
18639 (µм/сек2)/√Гц |
|
Спектральний шум (10 Гц) [2] |
260 µg/√Гц |
2551 (µм/сек2)/√Гц |
|
Спектральний шум (100 Гц) [2] |
60 µg/√Гц |
589 (µм/сек2)/√Гц |
|
Спектральний шум (1 кГц) [2] |
35 µg/√Гц |
343 (µм/сек2)/√Гц |
|
Спектральний шум (10 кГц) [2] |
35 µg/√Гц |
343 (µм/сек2)/√Гц |
|
Електрична ізоляція (корпус) |
>100000000 Ом |
>100000000 Ом |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кварц |
Кварц |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Нержавіюча сталь |
Нержавіюча сталь |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - висота |
0,42 дюйм |
10,7 мм |
|
Розмір - довжина |
0,87 дюйм |
22,0 мм |
|
Розмір - ширина |
0,87 дюйм |
22,0 мм |
|
Вага (без кабелю) [2] |
0,95 унція |
27,0 грам |
|
Електричний роз'єм |
1/4-28 4-х контактний |
8-36 4-х контактний |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажн |
Через наскрізний отвір |
Через наскрізний отвір |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямих ліній з відліком від нуля, найменших квадратів.
[2] Типовий.
[3] Докладніше див. у Декларації відповідності РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
039A22 |
Шестигранний ключ, шестигранні головки 7/64 дюйма (для використання з гвинтами з різьбою 6-32 дюйма) |
1 |
|
081A133 |
6Штифт SHCS 18-8 6-32 x 5/8 дюйма з отворами для пломбувального дроту |
1 |
|
ACS-1T |
Трьохосьове калібрування амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відповідає вимогам NIST |
1 |
|
ACS-44T |
Розширене калібрування частотної характеристики до точки +10% на трьохосьовому прискоренні (потрібен ACS-1T) |
1 |
|
M039A22 |
Шестигранний ключ для використання з гвинтами M3 |
1 |
|
M081A133 |
|
1 |
