Трьохосьовий кріогенний ICP® акселерометр Модель 354A14

Кріогенний трьохосьовий акселерометр, 10 мВ/п, від -195 до +120 °C, ізольований корпус, від 2,5 Гц до 10 кГц, 4-контактний роз'єм 1/4-28

Чутливість: (±10%) 10,0 мВ/g
Діапазон вимірювання: ±500 g pk
Електричний роз’єм: 1/4-28 4-контактний

	ENG	SI
Основні характеристики:
Чутливість (±10%)	10,0 мВ/g	1,02 мВ/(м/с²)
Діапазон вимірювань	±500 g пік	±4905 м/с² пік
Діапазон частот (±10%)	від 5000 до 10000 Гц	від 5000 до 10000 Гц
Діапазон частот (±5%)	від 2,5 до 5000 Гц	від 2,5 до 5000 Гц
Резонансна частота	≥25 кГц	≥25 кГц
Широкосмугова роздільна здатність (1) [2]	0,004 g СКЗ	0,04 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість	≤5 %	≤5 %
Навколишнє середовище:
Межа перевантаження (удар)	±5000 g пік	± 49050 м/с² пік
Діапазон температур (робочий)	від -320 до +250 °F	від -195 до +120 °C

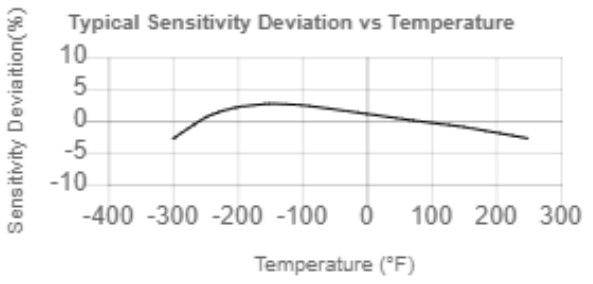

Температурний відгук [2]	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	0,05 g/µε	0,5 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 18 до 30 V DC	від 18 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤200 Ом	≤200 Ом
Вихідна напруга зсуву	від 8 до 12 V DC	від 8 до 12 V DC
Константа часу розряду	від 0,5 до 2,0 сек	від 0,5 до 2,0 сек
Час встановлення (в межах 10% відхилення)	<5 сек	<5 сек
Спектральний шум (1 Гц) [2]	1900 µg/√Гц	18639 (µм/сек²)/√Гц
Спектральний шум (10 Гц) [2]	260 µg/√Гц	2551 (µм/сек²)/√Гц
Спектральний шум (100 Гц) [2]	60 µg/√Гц	589 (µм/сек²)/√Гц
Спектральний шум (1 кГц) [2]	35 µg/√Гц	343 (µм/сек²)/√Гц
Спектральний шум (10 кГц) [2]	35 µg/√Гц	343 (µм/сек²)/√Гц
Електрична ізоляція (корпус)	>100000000 Ом	>100000000 Ом
Фізичні параметри:
Чутливий елемент	Кварц	Кварц
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Нержавіюча сталь	Нержавіюча сталь
Ущільнення	Герметик	Герметик
Розмір - висота	0,42 дюйм	10,7 мм
Розмір - довжина	0,87 дюйм	22,0 мм
Розмір - ширина	0,87 дюйм	22,0 мм
Вага (без кабелю) [2]	0,95 унція	27,0 грам
Електричний роз'єм	1/4-28 4-х контактний	8-36 4-х контактний
Розташування електричного підключення	Збоку	Збоку
Монтажн	Через наскрізний отвір	Через наскрізний отвір

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямих ліній з відліком від нуля, найменших квадратів.

[2] Типовий.

[3] Докладніше див. у Декларації відповідності РСВ PS023.

Аксесуари

Поставляється в комплекті
039A22	Шестигранний ключ, шестигранні головки 7/64 дюйма (для використання з гвинтами з різьбою 6-32 дюйма)	1
081A133	6Штифт SHCS 18-8 6-32 x 5/8 дюйма з отворами для пломбувального дроту	1
ACS-1T	Трьохосьове калібрування амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відповідає вимогам NIST	1
ACS-44T	Розширене калібрування частотної характеристики до точки +10% на трьохосьовому прискоренні (потрібен ACS-1T)	1
M039A22	Шестигранний ключ для використання з гвинтами M3	1
M081A133		1
