Ударний ICP® Акселерометр Модель 350D02
Ударний ICP® акселерометр, 0,1 мВ/g, 50000g, від 4 до 10 кГц, вбудований кабель,
різьбове приєднання 1/4-28, вбудований фільтр, механічно ізольований.
- Чутливість: (±30%) 0,1 мВ/g (0,01 мВ/(м/с²))
- Діапазон вимірювання: ±50000 g на пік (±490000 м/с² на пік)
- Діапазон частот: (±1dB) від 4,0 до 10000 Гц
- Кутова частота електричного фільтра: (-3dB) 17 кГц
- Резонансна частота механічного фільтра: 35 кГц
- Вага: 4,5 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±30%) |
0,1 мВ/g |
0,01 мВ/(м/с²) |
|
Діапазон вимірювань |
±50000 g пік |
±490000 м/с² пік |
|
Діапазон частот (±1dB) |
від 4,0 до 10000 Гц |
від 4,0 до 10000 Гц |
|
Діапазон частот (-3dB) [2] |
від 2,0 до 25000 Гц |
від 2,0 до 25000 Гц |
|
Кутова частота електричного фільтра (-3 дБ) [1] [3] |
17 кГц |
17 кГц |
|
Резонансна частота механічного фільтра [1] [4] |
35 кГц |
35 кГц |
|
Резонансна частота |
≥100 кГц |
≥100 кГц |
|
Роздільна здатність (1) [1] |
0,5 g СКЗ |
4,9 м/с² СКЗ |
|
Нелінійність [1] |
≤2,5 % |
≤2,5 % |
|
Поперечна чутливість |
≤7 % |
≤7 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±150000 g пік |
±1471500 м/с² пік |
|
Діапазон температур (робочий) |
від -10 до +150 °F |
від -23 до +66 °C |
|

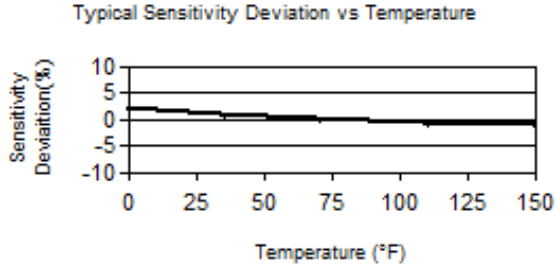

Температурний відгук [1] [5] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 20 до 30 V DC |
від 20 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤200 Ом |
≤200 Ом |
|
Вихідна напруга зсуву |
від 8 до 14 V DC |
від 8 до 14 V DC |
|
Константа часу розряду |
0,1 сек |
0,1 сек |
|
Час встановлення (в межах 10% відхилення) |
<1 сек |
<1 сек |
|
Електрична ізоляція (корпус) |
>1000000 Ом |
>1000000 Ом |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір – ключ |
0,375 дюйм |
9,5 мм |
|
Розмір - висота |
0,87 дюйм |
22,1 мм |
|
Вага (без кабелю) [1] |
0,16 унція |
4,5 грам |
|
Електричний роз’єм |
Вбудований кабель |
Вбудований кабель |
|
Довжина кабелю |
10 футів |
3 м |
|
Тип кабелю |
Вита пара модель 031 |
Вита пара модель 031 |
|
Монтажна різьба |
Зовнішня різьба 1/4-28 |
Зовнішня різьба 1/4-28 |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Типово.
[2] Типова кутова частота для пов'язаних електричних та механічних фільтрів.
[3] Електричний фільтр – це фільтр другого порядку.
[4] Амплітуда на резонансі становить +9 дБ.
[5] Випробування проведено на шейкері при 100 Гц.
[6] Див. Декларацію про відповідність РСВ 135 для отримання детальної інформації.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-14 |
Перевірка прискорення при високих перевантаженнях за допомогою шкали Гопкінсона для діапазону максимальних перевантажень (відповідно до NIST). |
1 |
|
ACS-22 |
див. ACS-22/ACS-14** Розрахунок амплітудної характеристики для ударного прискорення, від 100 Гц до верхньої частоти 1 дБ (макс. 15 кГц) |
1 |
Опціональні версії
(M) Метричне кріплення
|
|
ENG |
SI |
|
Монтажна різьба |
M6 x 0.75 зовнішня |
|
