ВИСОКОТЕМПЕРАТУРНИЙ ЗАРЯДОВИЙ ДАТЧИК ТИСКУ Модель 176A31

Високотемпературний датчик диску з зарядовим диференціальним виходом,
з елементом UHT-12™, 87 пКл/bar, +760 °C.

Діапазон вимірювання: 3000 psi (206,8 bar)
Чутливість: (±20%): 6 пКл/psi (87 пКл/bar)
Резонансна частота: >=100 кГц (>=100 кГц)
Електричний роз'єм: 7/16-27 2-PIN
Вага: 134 г

	ENG	SI
Основні характеристики:
Чутливість (±15 %)	6 пКл/psi	87 пКл/bar
Діапазон вимірювання	3000 psi	206,8 bar
Максимальний тиск	5200 psi	358,5 bar
Резонансна частота	≥100 кГц	≥100 кГц
Поперечний резонанс	≥15 кГц	≥15 кГц
Частотна характеристика (±5 %) [1] [2]	20 кГц	20 кГц
Нелінійність [3]	≤1,0 % ПШ	≤1,0 % ПШ

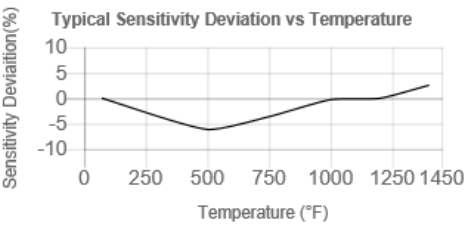

Навколишнє середовище:
Максимальний удар [6]	2000 g pk	19620 м/с² pk
Чутливість до прискорення [5]	0,0036 psi/g	0,00025 bar/g
Чутливість до прискорення [4]	0,002 psi/g	0,00014 bar/g
Діапазон температур (робочий)	від -94 до +1400 °F	від -70 до +760 °C
Діапазон температур (приєднання/конектор)	від -65 до +900 °F	від -54 до +483,2 °C
Ліміт радіаційного опромінення (інтегрований нейтронний потік)	1E¹⁰ N/см²	1E¹⁰ N/см²
Ліміт радіаційного опромінення (інтегрований гамма-потік)	1E⁸ rad	1E⁸ rad
Електричні параметри:
Вихідна полярність	Диференціальна	Диференціальна
Ємність [3]	70 пФ	70 пФ
Опір (між контактами) (кімнатна температура)	≥1E¹² Ом	≥1E¹² Ом
Опір (контакт-корпус) (кімнатна температура)	≥1E¹² Ом	≥1E¹² Ом
Опір (між контактами) (1400°F/760°C)	≥50000 Ом	≥50000 Ом
Опір (контакт-корпус) (1400°F/760°C)	≥100000 Ом	≥100000 Ом
Фізичні параметри:
Чутливий елемент	UHT-12™	UHT-12™
Геометрія зсуву	Стиснення	Стиснення
Матеріал корпусу	Нікелевий сплав	Нікелевий сплав
Ущільнення	Герметичне зварювання	Герметичне зварювання
Електричний роз'єм	7/16-27 2-PIN	7/16-27 2-PIN
Тип кабелю	В металевій оболонці, Hardline	В металевій оболонці, Hardline
Довжина кабелю	3 фути	0,91 м
Вага (з затискною гайкою) [4]	4,73 унц.	134 грам

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Низькочастотна характеристика визначається зовнішньою електронікою обробки сигналу.

[2] Верхня частотна характеристика розраховується з резонансної частоти.

[3] Метод ліній з нульовою базою та найменшими квадратами.

[4] Типово.

[5] Максимум.

[6] Тривалість напівсинусоїдального імпульсу, 1 мс.

[7] Див. Декларацію про відповідність РСВ PS058 для отримання детальної інформації.

Аксесуари

Поставляється в комплекті
PCS-1	Калібрування датчиків динамічного тиску з інтервалом 20% до повної шкали, максимальний діапазон 15 kpsi.	0
72836-01		3
