Акселерометр ICP® Модель 333B32
Модальний масив, прискорення зсув керамічного чутливого елемента,
ICP®, 100 мВ/g, 0,5–3k Гц, бічний роз’єм 10-32, адгезивний монтаж.
- Чутливість: (±10%) 100 мВ/g (10,2 мВ/(м/с²))
- Діапазон вимірювання: ±50 g на пік (±490 м/с² на пік)
- Широкосмугова роздільна здатність: 0,00015 g СКЗ (0,0015 м/с² СКЗ)
- Діапазон частот: (±5%) від 0,5 до 3000 Гц
- Чутливий елемент: кераміка
- Вага: 4,0 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
100 мВ/g |
10,2 мВ/(м/с²) |
|
Діапазон вимірювань |
±50 g пік |
±490 м/с² пік |
|
Діапазон частот (±5 %) |
від 0,5 до 3000 Гц |
від 0,5 до 3000 Гц |
|
Резонансна частота |
≥40 кГц |
≥40 кГц |
|
Фазова характеристика (±5 °) (при 70 °F [21 °C]) |
від 2 до 3000 Гц |
від 2 до 3000 Гц |
|
Широкосмугова роздільна здатність (1) [2] |
0,00015 g СКЗ |
0,0015 м/с² СКЗ |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±5000 g пік |
±49050 м/с² пік |
|
Діапазон температур (робочий) |
від -0 до +150 °F |
від -18 до +66 °C |
|
Температурний відгук [2] |

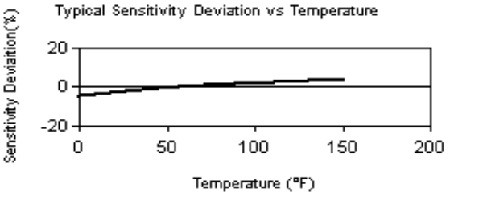

дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0,01 g/µε |
0,1 (м/с²)/µε |
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 18 до 30 V DC |
від 18 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤300 Ом |
≤300 Ом |
|
Вихідна напруга зсуву |
від 7 до 12 V DC |
від 7 до 12 V DC |
|
Константа часу розряду |
від 1,0 до 3,0 сек |
від 1,0 до 3,0 сек |
|
Спектральний шум (10 Hz) [2] |
11 µg/√ Гц |
110 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
3,4 µg/√ Гц |
33 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
1,4 µg/√ Гц |
1,4 (µм/сек2)/√ Гц |
|
Фізичні параметри: |
|
|
|
Розмір - довжина |
0,63 дюйм |
16,0 мм |
|
Розмір - ширина |
0,40 дюйм |
10,2 мм |
|
Вага [2] |
0,14 унція |
4,0 грам |
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметик |
Герметик |
|
Електричний роз'єм |
Коаксіальний роз’єм 10-32 |
Коаксіальний роз’єм 10-32 |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажн |
Адгезивний |
Адгезивний |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Докладніше див. у Декларації відповідності РСВ PS023.
Аксесуари
|
Supplied |
||
|
ACS-1 |
Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
|
080A109 |
Клейкий віск, коробка 1" x 1" x 0.25" |
1 |
|
080A90 |
Гель для швидкого зчеплення (для використання з адгезивними основами, для заповнення прогалин на нерівних поверхнях) |
1 |
Опціональні версії датчиків
(T) TEDS із можливістю цифрової пам’яті та зв’язку, сумісний із IEEE P1451.4
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Напруга збудження |
від 19 до 30 V DC |
|
(TLA) TEDS LMS International – вільний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Напруга збудження |
від 19 до 30 V DC |
|
(TLB) TEDS LMS International - автомобільний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Напруга збудження |
від 19 до 30 V DC |
|
(TLC) TEDS LMS International - аеронавігаційний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Напруга збудження |
від 19 до 30 V DC |
|
(TLD) TEDS з можливістю цифрової пам’яті та зв’язку, сумісний із IEEE 1451.4
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Напруга збудження |
від 19 до 30 V DC |
|
