Акселерометр ICP® Модель 352B
Акселерометр, з високою роздільною здатністю, прискорення зсув керамічного
елементу ICP®, 1 В/g, від 2 до 1 кГц, верхнє розташування роз’єму 10-32.
Висока чутливість і низький рівень шуму дозволяють вимірювати мікровібрацію.
- Чутливість: (±10%) 1000 мВ/g (101,9 мВ/(м/с²))
- Діапазон вимірювання: ±5 g на пік (±49 м/с² на пік)
- Широкосмугова роздільна здатність: 0,00008 g СКЗ (0,0008 м/с² СКЗ)
- Діапазон частот: (±5%) від 2 до 10000 Гц
- Чутливий елемент: кераміка
- Вага: 25 гамр
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) |
1000 мВ/g |
101,9 мВ/(м/с²) |
|
Діапазон вимірювань |
±5 g пік |
±49 м/с² пік |
|
Діапазон частот (±5 %) |
від 2 до 10000 Гц |
від 2 до 10000 Гц |
|
Діапазон частот (±10 %) |
від 1 до 15000 Гц |
від 1 до 15000 Гц |
|
Резонансна частота |
≥25 кГц |
≥25 кГц |
|
Широкосмугова роздільна здатність (1) [2] |
0.00008 g СКЗ |
|
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±1000 g пік |
±9810 м/с² пік |
|
Діапазон температур (робочий) |
від -65 до +200 °F |
від -54 до +93 °C |
|
Температурний відгук [2] |

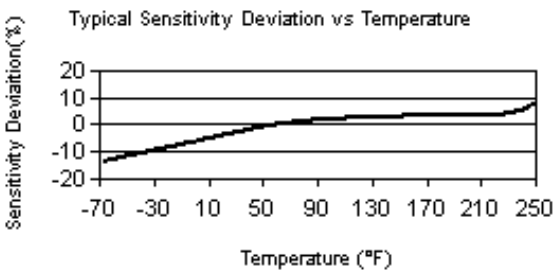

дивіться графік %/°F |
дивіться графік %/°F |
|
Базова чутливість до деформації [2] |
0.001 g/µε |
|
|
Електричні параметри: |
|
|
|
Напруга збудження |
від 20 до 30 V DC |
від 20 до 30 V DC |
|
Постійний струм збудження |
від 2 до 20 мA |
від 2 до 20 мA |
|
Вихідний опір |
≤500 Ом |
≤500 Ом |
|
Вихідна напруга зсуву |
від 8 до 14 V DC |
від 8 до 14 V DC |
|
Константа часу розряду |
від 0,1 до 0,6 сек |
від 0,1 до 0,6 сек |
|
Спектральний шум (1 Hz) [2] |
15 µg/√ Гц |
147 (µм/ сек2)/√ Гц |
|
Спектральний шум (10 Hz) [2] |
5 µg/√ Гц |
49 (µм/ сек2)/√ Гц |
|
Спектральний шум (100 Hz) [2] |
2 µg/√ Гц |
19,6 (µм/сек2)/√ Гц |
|
Спектральний шум (1 kHz) [2] |
1 µg/√ Гц |
9,8 (µм/сек2)/√ Гц |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
Кераміка |
Кераміка |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Титан |
Титан |
|
Ущільнення |
Герметичне зварювання |
Герметичне зварювання |
|
Вага [2] |
0,9 унція |
25,0 грам |
|
Електричний роз'єм |
Коаксіальний роз’єм 10-32 |
Коаксіальний роз’єм 10-32 |
|
Розташування електричного підключення |
Зверху |
Зверху |
|
Монтаж |
Внутрішня різьба 10-32 |
Внутрішня різьба 10-32 |
|
Момент затяжки |
Від 10 до 20 дюймів/фунт |
від 113 до 226 Н/см |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типово.
[3] Докладніше див. у Декларації про відповідність РСВ PS023.
Аксесуари
|
Поставляється в комплекті |
||
|
ACS-1 |
Калібрування амплітудного відгуку по одній осі від 10 Гц до верхніх 5% частоти, відстежується за NIST |
1 |
|
080A109 |
Клейкий віск, одна коробка, 1" x 1" x 0,25 дюйма |
1 |
|
080A12 |
Клейка основа, шестигранник 0,75 x товщина 0,2 дюйма, різьбовий отвір 10-32, алюміній з ізоляційним твердим покриттям |
1 |
|
081B05 |
Монтажна шпилька, від 10-32 до 10-32, довжиною 0,275 дюйма, BeCu з плечем |
1 |
|
M081B05 |
Монтажна шпилька, 10-32 до M6x0,75-6g, довжина 0,275 дюйма, BeCu |
1 |
Опціональні версії датчиків
(J) Ізольований від корпусу/заземлення
|
|
ENG |
SI |
|
Розмір - шестигранник |
0,75 дюйм |
19,1 мм |
|
Розмір - висота |
1,15 дюйм |
29,2 мм |
|
Електрична ізоляція |
>100000000 Ом |
|
|
Резонансна часотта |
21 кГц |
|
(T) TEDS з можливістю цифрової пам'яті та зв'язку, сумісний з IEEE P1451.4
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Діапазон температур (робочий) |
від -10 до +200 °F |
від -23 до +93 °C |
(TLA) TEDS LMS International – вільний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Діапазон температур (робочий) |
від -10 до +200 °F |
від -23 до +93 °C |
(TLB) TEDS LMS International - автомобільний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Діапазон температур (робочий) |
від -10 до +200 °F |
від -23 до +93 °C |
(TLC) TEDS LMS International - аеронавігаційний формат
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Діапазон температур (робочий) |
від -10 до +200 °F |
від -23 до +93 °C |
(TLD) TEDS із можливістю цифрової пам’яті та зв’язку, сумісний із IEEE 1451.4
|
|
ENG |
SI |
|
Вихідна напруга зсуву |
від 7,5 до 13 V DC |
|
|
Діапазон температур (робочий) |
від -10 до +200 °F |
від -23 до +93 °C |
(W) Водонепроникний кабель
|
|
ENG |
SI |
|
Електричний роз'єм |
Герметичний вбудований кабель |
|
|
Розташування електричного підключення |
Зверху |
|
