Акселерометр з зарядовим виходом Модель 357A100
Акселерометр з зярядовим вихідним сигналом, чутливий елемент UHT-12™,
високотемпературне виконання до +482 °C, 5 пКл/g, до 200 g, до 5k Гц,
2-контактний роз'єм, кріплення на 3 отвори.
- Чутливість: (±5%) 5 пКл/g (0,510 пКл/(м/с²))
- Діапазон вимірювання: ±200 g на пік (±1962 м/с² на пік)
- Діапазон частот: (±5%) 4 кГц
- Вага: 65,8 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±5%) |
5 пКл/g |
0,510 пКл/(м/с²) |
|
Діапазон вимірювань |
±200 g пік |
±1962 м/с² пік |
|
Діапазон частот (±5%) [4] |
4000 Гц |
4000 Гц |
|
Діапазон частот (±10%) [4] |
5000 Гц |
5000 Гц |
|
Резонансна частота [2] |
≥20 кГц |
≥20 кГц |
|
Нелінійність [1] |
≤1 % |
≤1 % |
|
Поперечна чутливість [3] |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±1000 g пік |
± 9810 м/с² пік |
|
Діапазон температур (робочий) |
від -65 до +900 °F |
від -54 до +482 °C |
|

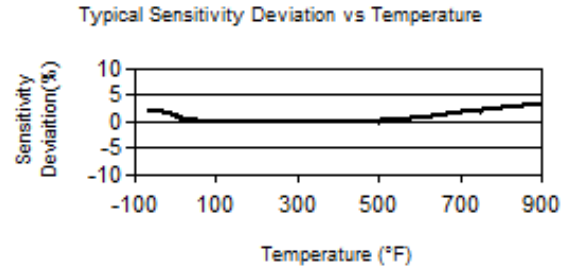

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Електричні параметри: |
|
|
|
Ємність (контакт до контакту) |
120 пФ |
120 пФ |
|
Ємність (контакт до корпусу) |
32 пФ |
32 пФ |
|
Ємність (дисбаланс між контактами) |
≤2 пФ |
≤2 пФ |
|
Опір ізоляції (контакт до корпуса, при 70°F [21°C]) |
>1000000000 Ом |
>1000000000 Ом |
|
Опір ізоляції (контакт до контакта, при 70°F [21°C]) |
>1000000000 Ом |
>1000000000 Ом |
|
Опір ізоляції (контакт до контакта, при 900°F [482°C]) |
>100 кОм |
>100 кОм |
|
Полярність вихідного сигналу |
Диференціальна |
Диференціальна |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
UHT-12™ |
UHT-12™ |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Інконель |
Інконель |
|
Ущільнення |
Герметик |
Герметик |
|
Розмір - висота |
0,75 дюйм |
19 мм |
|
Розмір - діаметр |
1,5 дюйм |
38,1 мм |
|
Розмір - довжина |
1,88 дюйм |
47,8 мм |
|
Вага (без кабелю) [2] |
2,32 унція |
65,8 грам |
|
Електричне з’єднання |
Роз’єм 7/16-27, 2-а контакти |
Роз’єм 7/16-27, 2-а контакти |
|
Розташування електричного підключення |
Збоку |
Збоку |
|
Монтажн |
Через наскрізний отвір (3) |
Через наскрізний отвір (3) |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Метод прямої лінії від нуля, найменших квадратів.
[2] Типовo.
[3] Поперечна чутливість зазвичай становить ≤ 3%.
[4] Низькочастотна характеристика визначається зовнішньою електронікою формування сигналу.
[5] Докладніше див. у Декларації про відповідність PCB PS081.
Аксесуари
|
Поставляється в комплекті |
||
|
081A99 |
Гвинт з головкою під внутрішній ключ, довжина 8-32 x 0,5 дюйма, нержавіюча сталь 18-8 |
3 |
|
ACS-1 |
Калібрування амплітудної характеристики по одній осі від 10 Гц до верхніх 5% частоти, відстежується NIST |
1 |
