Акселерометр з зарядовим виходом Модель 357M168
Акселерометр з зярядовим вихідним сигналом, чутливий елемент UHT-12™,
високотемпературне виконання до +649 °C, 1,15 пКл/g, до 1000 g, до 10k Гц,
з виступами під приварку.
- Чутливість: (±10%) 1,15 пКл/g (0,117 пКл/(м/с²))
- Діапазон вимірювання: ±1000 g на пік (±9800 м/с² на пік)
- Приєднання кабелю: 10-32 коаксіальний роз'єм
- Діапазон частот: (±10%) 10 кГц
- Вага: 10 грам
|
|
ENG |
SI |
|
Основні характеристики: |
|
|
|
Чутливість (±10%) [1] |
1,15 пКл/g |
0,117 пКл/(м/с²) |
|
Діапазон вимірювань [1] |
±1000 g пік |
±9800 м/с² пік |
|
Діапазон частот (±10%) |
10000 Гц |
10000 Гц |
|
Резонансна частота [2] |
≥45 кГц |
≥45 кГц |
|
Нелінійність |
≤1 % |
≤1 % |
|
Поперечна чутливість |
≤5 % |
≤5 % |
|
Навколишнє середовище: |
|
|
|
Межа перевантаження (удар) |
±2000 g пік |
± 19600 м/с² пік |
|
Діапазон температур (робочий) [3] |
від -65 до +1200 °F |
від -55 до +649 °C |
|
Температурний діапазон (межа працездатності) |
від -65 до +1400 °F |
від -55 до +760 °C |
|
Температурний діапазон (приєднання кабелю) |
від -65 до +900 °F |
від -55 до +482 °C |
|

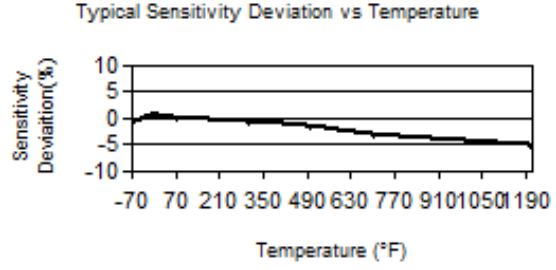

Температурний відгук [2] |
дивіться графік %/°F |
дивіться графік %/°F |
|
Ліміт радіаційного опромінення (інтегральний потік нейтронів) |
1 E10 Н/см² |
1 E10 Н/см² |
|
Ліміт радіаційного опромінення (інтегральний потік нейтронів) |
1 E8 рад |
1 E8 рад |
|
Електричні параметри: |
|
|
|
Ємність [2] [4] |
1000 пФ |
1000 пФ |
|
Опір ізоляції (при 70°F [21°C]) |
≥1 ГОм |
≥1 ГОм |
|
Опір ізоляції (при 1200° F [649 °C]) |
≥30 кОм |
≥30 кОм |
|
Полярність вихідного сигналу |
Позитивна |
Позитивна |
|
Електрична ізоляція |
Сигнал ізольований від корпусу |
Сигнал ізольований від корпусу |
|
Фізичні параметри: |
|
|
|
Чутливий елемент |
UHT-12™ |
UHT-12™ |
|
Принцим дії |
Зсув ЧЕ |
Зсув ЧЕ |
|
Матеріал корпусу |
Нікелевий сплав |
Нікелевий сплав |
|
Ущільнення (корпус сенсора) |
Герметик |
Герметик |
|
Ущільнення (роз’єм) |
Герметичне зварювання |
Герметичне зварювання |
|
Розмір - висота |
0,40 дюйм |
10,2 мм |
|
Розмір - довжина |
0,55 дюйм |
14,0 мм |
|
Розмір - ширина |
0,40 дюйм |
12,7 мм |
|
Вага (без кабелю) [2] |
0,35 унція |
10,0 грам |
|
Електричне з’єднання |
Вбудований кабель |
Вбудований кабель |
|
Довжина кабелю |
10 футів |
3,05 м |
|
Тип кабелю |
Жорсткий кабель, тип MI |
Жорсткий кабель, тип MI |
|
Підключення кабелю |
Коаксіальний роз’єм 10-32 |
Коаксіальний роз’єм 10-32 |
|
Монтажна різьба |
Внутрішня різьба 5-40 |
Внутрішня різьба 5-40 |
* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.
Примітки до специфікації
[1] Коефіцієнт перетворення 1g = 9,81 м/с².
[2] Типово.
[3] Для кабелів довжиною менше 1,5 футів [0,46 м] опір ізоляції випробовується лише до +482C.
[4] Додаткова довжина кабелю збільшить прибл. 100 пФ/фут
[5] Докладніше див. у Декларації про відповідність РСВ PS081.
Аксесуари
|
Поставляється в комплекті |
||
|
64287-01 |
|
1 |
|
ACS-44 |
Розширене калібрування частотної характеристики до точки +10% (потрібно ACS-1) |
1 |
