Трьохосьовий ICP® акселерометр Модель 356A17

Продукт платинового сегменту; триосьовий, легкий, прискорення зсув керамічного елемента,
ICP®, 500 мВ/g, висока чутливість, з 4-х контактним роз’ємом.

Чутливість: (±10%) 500,0 мВ/g (51 мВ/(м/с²))
Діапазон вимірювання: ±10 g на пік (±98 м/с² на пік)
Електричний роз’єм: 1/4-28 4-х контактний

	ENG	SI
Основні характеристики:
Чутливість (±10%)	500,0 мВ/g	51 мВ/(м/с²)
Діапазон вимірювань	±10 g пік	±98 м/с² пік
Діапазон частот (±5%)	від 0,5 до 3000 Гц	від 0,5 до 3000 Гц
Діапазон частот (±10%)	від 0,4 до 4000 Гц	від 0,4 до 4000 Гц
Резонансна частота	≥12 кГц	≥12 кГц
Широкосмугова роздільна здатність (1) [2]	0,00006 g СКЗ	0,0006 м/с² СКЗ
Фазова характеристика (±5 °)	від 2,0 до 4000 Гц	від 2,0 до 4000 Гц
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість	≤5 %	≤5 %
Навколишнє середовище:
Межа перевантаження (удар)	±5000 g пік	± 49000 м/с² пік
Діапазон температур (робочий)	від -65 до +176 °F	від -54 до +80 °C

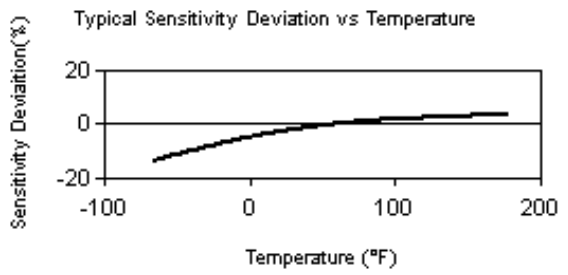

Температурний відгук [2]	дивіться графік %/°F	дивіться графік %/°F
Базова чутливість до деформації [2]	0,001 g/µε	0,01 (м/с²)/µε
Електричні параметри:
Напруга збудження	від 18 до 30 V DC	від 18 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤300 Ом	≤300 Ом
Вихідна напруга зсуву	від 8 до 12 V DC	від 8 до 12 V DC
Константа часу розряду	від 0,8 до 2,0 сек	від 0,8 до 2,0 сек
Час встановлення (в межах 10% відхилення)	<10 сек	<10 сек
Спектральний шум (1 Гц) [2]	18 µg/√Гц	180 (µм/сек²)/√Гц
Спектральний шум (10 Гц) [2]	6 µg/√Гц	60 (µм/сек²)/√Гц
Спектральний шум (100 Гц) [2]	2 µg/√Гц	20 (µм/сек²)/√Гц
Спектральний шум (1 кГц) [2]	0,7 µg/√Гц	7 (µм/сек²)/√Гц
Спектральний шум (10 кГц) [2]	0,2 µg/√Гц	2 (µм/сек²)/√Гц
Фізичні параметри:
Чутливий елемент	Кераміка	Кераміка
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Анодований алюміній	Анодований алюміній
Ущільнення	Епоксидна смола	Епоксидна смола
Розмір - висота	0,55 дюйм	14,0 мм
Розмір - довжина	0,80 дюйм	20,3 мм
Розмір - ширина	0,55 дюйм	14,0 мм
Вага (без кабелю) [2]	0,33 унція	9,3 грам
Електричний роз'єм	1/4-28 4-х контактний	1/4-28 4-х контактний
Розташування електричного підключення	Збоку	Збоку
Монтажна різьба	5-40 внутрішня	5-40 внутрішня

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типово.

[3] Докладніше див. у Декларації відповідності РСВ PS023.

Аксесуари

Поставляється в комплекті
080A109	Адгезивний віск, коробка 1x1x0.25 дюйм	1
080A145	Клеюча основа, шестигранник 0,75 x товщина 0,2 дюйма, різьбовий отвір 5-40, з ізолюючим твердим покриттям	1
081A27	Mounting stud, 5-40 to 5-40 thds, w/o shoulder, BeCu	1
ACS-1T	Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST	1
M081A27	Метрична шпильк, від 5-40 до M3 x 0,50	1

Опціональні версії датчика

(A) Клейке кріплення

Аксесуари:
В комплекті	080A90	Гель для швидкого зчеплення	1
В комплекті	080A109	Клейкий віск	1

(J) Ізольований від корпусу/заземлення

	ENG	SI
Електрична ізоляція	>100000000 Ohm
Розмір - висота	0,60 дюйм	15,2 мм
Розмір – довжина	0,80 дюйм	20,3 мм
Розмір - ширина	0,63 дюйм	16,0 мм
Вага	0,37 унція	10,5 грам
Монтаж	Адгезивний

(T) TEDS з можливістю цифрової пам'яті та зв'язку, сумісний з IEEE P1451.4

	ENG	SI
Вихідна напруга зсуву	від 8,5 до 13,0 V DC

(TLA) TEDS LMS International - вільний формат

	ENG	SI
Вихідна напруга зсуву	від 8,5 до 13,0 V DC

(TLB) TEDS LMS International - автомобільний формат

	ENG	SI
Вихідна напруга зсуву	від 8,5 до 13,0 V DC

(TLC) TEDS LMS International - аеронавігаційний формат

	ENG	SI
Вихідна напруга зсуву	від 8,5 до 13,0 V DC

(TLD) TEDS з можливістю цифрової пам’яті та зв’язку, сумісний із IEEE 1451.4

	ENG	SI
Вихідна напруга зсуву	від 8,5 до 13,0 V DC
