Трьохосьовий ICP® акселерометр Модель 356A19

Триосьовий, мініатюрний (4 г), прискорення зсув керамічного елемента,
ICP® 10 мВ/ g, від 1 до 13 кГц (± 5%), TEDS 1.0, вбудований кабель 5 футів, не горючий

Чутливість: (±10%) 10,0 мВ/g (1,02 мВ/(м/с²))
Діапазон вимірювання: ±500 g на пік (±4905 м/с² на пік)

	ENG	SI
Основні характеристики:
Чутливість (±10%)	10,0 мВ/g	1,02 мВ/(м/с²)
Діапазон вимірювань	±500 g пік	±4905 м/с² пік
Діапазон частот (±5%)	від 1 до 13000 Гц	від 1 до 13000 Гц
Діапазон частот (±10%)	від 0,6 до 15000 Гц	від 0,6 до 15000 Гц
Резонансна частота	≥55 кГц	≥55 кГц
Широкосмугова роздільна здатність (1) [2]	0,006 g СКЗ	0,06 м/с² СКЗ
Нелінійність [1]	≤1 %	≤1 %
Поперечна чутливість	≤5 %	≤5 %
Сумісність з TEDS (згідно IEEE 1451.4) [3]	так	так
Навколишнє середовище:
Межа перевантаження (удар)	±10000 g пік	±98100 м/с² пік
Діапазон температур (робочий)	від -65 до +250 °F	від -54 до +121 °C

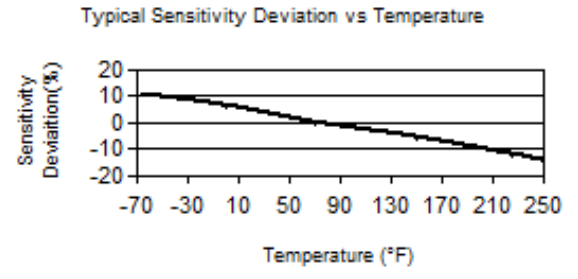

Температурний відгук [2]	дивіться графік %/°F	дивіться графік %/°F
Електричні параметри:
Напруга збудження	від 18 до 30 V DC	від 18 до 30 V DC
Постійний струм збудження	від 2 до 20 мA	від 2 до 20 мA
Вихідний опір	≤200 Ом	≤200 Ом
Вихідна напруга зсуву	від 8 до 13 V DC	від 8 до 13 V DC
Константа часу розряду	від 0,6 до 1,6 сек	від 0,6 до 1,6 сек
Час встановлення (в межах 10% відхилення)	<5 сек	<5 сек
Спектральний шум (1 Гц) [2]	500 µg/√Гц	4905 (µм/сек²)/√Гц
Спектральний шум (10 Гц) [2]	160 µg/√Гц	1570 (µм/сек²)/√Гц
Спектральний шум (100 Гц) [2]	75 µg/√Гц	736 (µм/сек²)/√Гц
Спектральний шум (1 кГц) [2]	60/√Гц	638 (µм/сек²)/√Гц
Фізичні параметри:
Чутливий елемент	Кераміка	Кераміка
Принцим дії	Зсув ЧЕ	Зсув ЧЕ
Матеріал корпусу	Титан	Титан
Ущільнення	Герметик	Герметик
Розмір - висота	0,4 дюйм	10,2 мм
Розмір - довжина	0,4 дюйм	10,2 мм
Розмір - ширина	0,4 дюйм	10,2 мм
Вага (без кабелю) [2]	0,14 унція	4,0 грам
З'єднання кабелю	1/4-28 4-контактний роз’єм	1/4-28 4-контактний роз’єм
Розташування електричного підключення	Збоку	Збоку
Довжина кабелю	5 футів	1,5 м
Тип кабелю	Модель 034 4-контактний екранований	Модель 034 4-контактний екранований
Монтажна різьба	5-40 внутрішня	5-40 внутрішня
Монтажний момент	від 4 до 5 дюймів/фунтів	від 45 до 56 Н/см

* Усі характеристики наведено при кімнатній температурі, якщо не вказано інше.

Примітки до специфікації

[1] Метод прямої лінії від нуля, найменших квадратів.

[2] Типово.

[3] Цифрова пам’ять і зв’язок із підтримкою TEDS, сумісні з IEEE 1451.4

[4] Докладніше див. у Декларації відповідності РСВ PS023.

Аксесуари

Поставляється в комплекті
034G05	4-жильний екранований FEP-кабель із низьким рівнем шуму, 5-футова вилка з 4 розетками до (3) штекерів BNC (з позначкою X Y Z)	1
080A109	Адгезивний віск, коробка 1x1x0.25 дюйм	1
080A15	Клеюча основа, шестигранник 0,312 дюйма x товщина 0,125 дюйма, різьбовий отвір 5-40, алюміній з ізоляційним твердим покриттям	1
081A27	Монтажна шпилька, 5-40 до 5-40 thds, без плеча, BeCu
ACS-1T	Калібрування тривісної амплітудної характеристики, від 10 Гц до верхніх 5% частоти, відстежується NIST	1
M081A27	Метрична шпилька, від 5-40 до M3 x 0,50
